オープンジョイント を含む記事

2014年10月21日

スラスラ解けるオープンジョイント_応用編

main平成17年に出題された一級建築士試験問題です.

【問題コード17172】 正しいか,誤りかで答えよ.
屋上のパラペットにアルミニウム合金製の笠木を取り付ける場合,笠木と笠木とのジョイント部分はオープンジョイントとし,温度変化による伸縮を吸収できるように所定のクリアランスを設けた.

上記の問題は,合格物語様よりご提供頂きました.学科試験に関する知識をネット検索する場合,次のように検索すると分かりやすい解説を見つけやすくなります.
例/輝度という知識について検索する場合,輝度 合格物語で検索.
続きを読む

ura410 at 09:49|Permalink

2014年10月20日

スラスラ解けるオープンジョイント

平成21年に出題された一級建築士試験問題です.

【問題コード21243】 正しいか,誤りかで答えよ.
オープンジョイントとは,外壁において,屋外側を開放又は半開放とし,室内側のウインドバリアに気密性の機能をもたせ,等圧原理により水密性と気密性を確保する接合方法のことである.


上記の問題は,合格物語様よりご提供頂きました.学科試験に関する知識をネット検索する場合,次のように検索すると分かりやすい解説を見つけやすくなります.

例/輝度という知識について検索する場合,輝度 合格物語で検索.
続きを読む

ura410 at 09:38|Permalink

2014年10月19日

オープンジョイントを点取り問題化

000013 (1)前回は,オープンジョイントの概念について解説しました.今回は,実例モデルをご紹介します.左の画像の雨仕切りがレイン・バリアに相当し,気密層(=ガスケット部分)がウインド・バリアに相当します.ガスケット部分より外部空間側は,等圧空間(内外圧力差がない空間)となっています.これにより,圧力差と空気流による雨水の侵入を防ぎます.ここまで理解できていれば一級建築士学科試験問題をスラスラと解くことが出来ます.実際に解いてみましょう.

平成13年,17年に出題された一級建築士試験問題です.
【問題コード17143】 正しいか,誤りかで答えよ.
カーテンウォールのオープンジョイントは,雨仕切,等圧空気層及び気密層を組み合わせることによって雨水の侵入を防止する方式である.


上記の問題は,合格物語様よりご提供頂きました.学科試験に関する知識をネット検索する場合,次のように検索すると分かりやすい解説を見つけやすくなります.

例/輝度という知識について検索する場合,輝度 合格物語で検索..
続きを読む

ura410 at 10:11|Permalink

2014年10月18日

オープンジョイントって何?

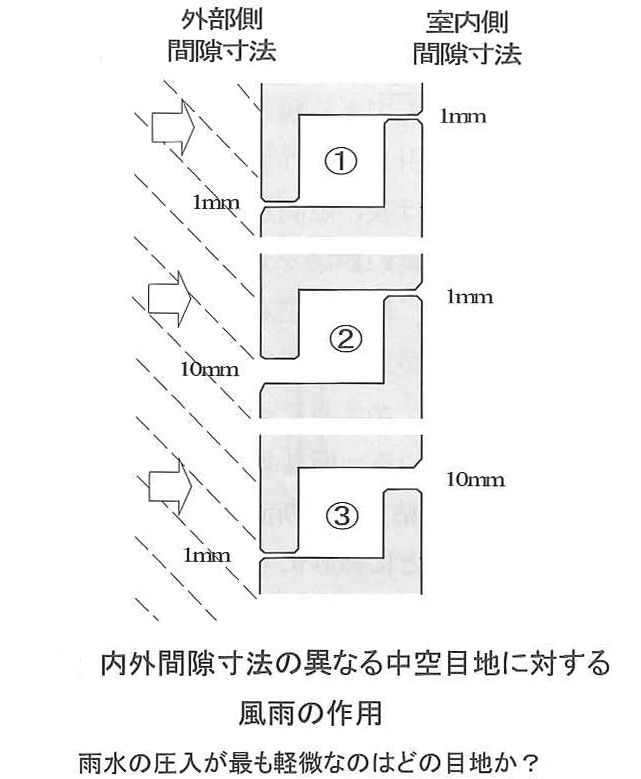

20141020072050360一級建築士学科試験でも頻繁に出題される「オープンジョイント」についてウラ指導流にぶっちゃけ解説します.画像をご覧ください.雨天時に,外部と内部に圧力差が生じる場合(外部の圧力が高く,内部の圧力が低いものとする),圧力差が大きいほど雨水が室内側に侵入しやすくなります.

画像は,外部と内部の圧力差が500Paの時, き◆きの各目地の差圧は,それぞれ,250Pa,5Pa,495Paとなり,雨仕舞としては,△断然有利となります.△里茲Δ乏杏側を解放し,内外の差圧を生じさせない(=等圧という)ことで,雨水処理を行う目地形態をオープンジョイントといいます.続きを読む

ura410 at 09:44|Permalink

2010年07月05日

用語系の新問題

昨年(H21年度)の施工科目の24問目選択肢3には,次の問題が出題されました.

【問題コード21243】正しいか,誤りかで答えよ.
オープンジョイントとは,外壁において,屋外側を開放又は半開放とし,室内側のウインドバリアに気密性の機能をもたせ,等圧原理により水密性と気密性を確保する接合方法のことである.

 この問題は,昨年の一発逆転模試に出題した問題ですが,そのままの形で新問題として本試験にも出題されました.正解は○です.

上記のような「用語系問題」として,今年出題されそうな新問題を作成してみました.

続きを読む

ura410 at 01:06|Permalink
