2009年03月08日
USBメモリでRAIDを構築する方法
いろいろと実験で使ったUSBメモリが余っていたので，4GBのUSBメモリを３本使って，RAID 0を構築してみました。これで約12GBの仮想ディスクとして扱うことができるというわけです。
約11GBの/dev/md0というストレージとして認識されています。
今回は，Ubuntu 8.10(Intrepid)上で作業を行いました。利用するUSBメモリのデバイス名をそれぞれ/dev/sdb，/dev/sdc，/dev/sddとします。失敗すると，USBメモリが使えなくなることがありますので，注意して下さい。
約11GBの/dev/md0というストレージとして認識されています。
USB RAIDの構築方法
今回は，Ubuntu 8.10(Intrepid)上で作業を行いました。利用するUSBメモリのデバイス名をそれぞれ/dev/sdb，/dev/sdc，/dev/sddとします。失敗すると，USBメモリが使えなくなることがありますので，注意して下さい。
STEP 1
まず，mdadmというRAIDデバイスを操作するためのプログラムが必要ですので，下記のコマンドでインストールしておきます。
$ sudo aptitude install mdadm
なお，mdadmのインストールでは，カーネルにRAIDシステムを認識させるため，initrdが再構築されますので，インストール後に再起動する必要があります。
以下，rootでの作業となるので，次のコマンドでrootのシェルに入ります。
$ sudo su -
STEP 2
fdiskコマンドで，それぞれのUSBメモリのファイルシステムをRAIDに対応させます。
# fdisk /dev/sdb
コマンド (m でヘルプ): t
16進数コード (L コマンドでコードリスト表示): fd
コマンド (m でヘルプ): w
一応，再びfdiskで確認しておきます。
# fdisk /dev/sdb
コマンド (m でヘルプ): p
デバイス Boot Start End Blocks Id System
/dev/sdb1 1 488 3919828+ fd Linux raid 自動検出
コマンド (m でヘルプ): q
入力するのは，太字の部分だけです。/dev/sdc，/dev/sddについても，同様に「fd」でフォーマットしておきます。
STEP 3
RAIDで使用するデバイスファイルを作成します。
# mknod /dev/md0 b 9 0
STEP 4
mdadmコマンドを使って，RAID 0(ストライピング)を構築します。/dev/sdb,/dev/sdc,/dev/sddという３つのUSBメモリのデバイスを/dev/md0という１つのファイルとして認識させます。

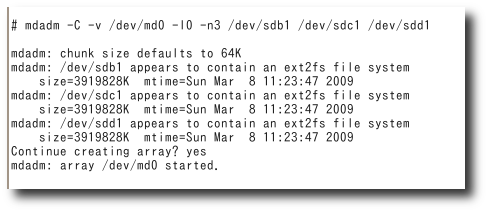

# mdadm -C -v /dev/md0 -l0 -n3 /dev/sdb1 /dev/sdc1 /dev/sdd1
このように，最後に/dev/md0 started.と表示されれば成功です。
STEP 5
作成した/dev/md0のファイルシステムをext3に設定します。

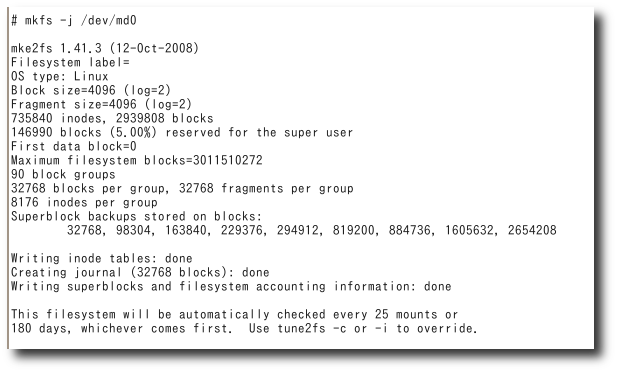

# mkfs -j /dev/md0
成功すると，
このように表示されます。
STEP 6
実際に/dev/md0をマウントしてみましょう。まず，マウント先に指定するディレクトリを作っておきます。ここでは，仮に/tmp/raidとしておきました。
# mkdir /tmp/raid
次のコマンドで，マウントします。
# mount /dev/md0 /tmp/raid
これで，/tmp/raidが作成したRAID 0のディスク領域として認識されているはずです。ユーザ権限で書き込み可能にするには，次のコマンドを実行しておく必要があります。
# chmod a+w /tmp/raid
STEP 7

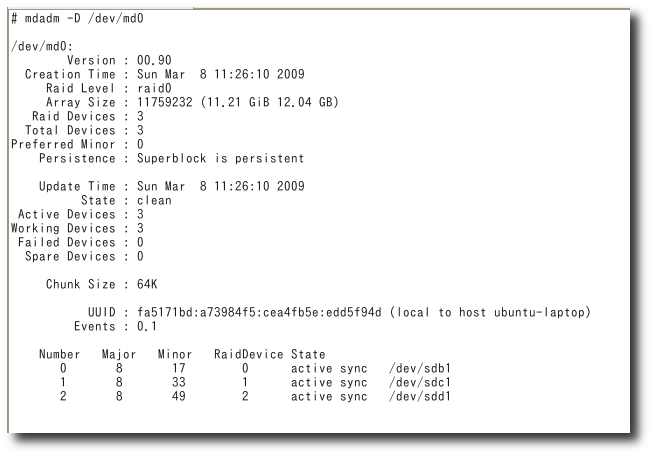

最後に，次のコマンドでRAID構成を確認してみましょう。
# mdadm -D /dev/md0
/dev/sdb1,/dev/sdc1,/dev/sdd1という３つのUSBメモリがRAID 0を構成しているようすがわかります。
注意：再起動したところ，USBメモリのデバイス名が変更されてしまい，うまく認識されませんでした。このあたりは，もう少し工夫する必要がありそうです。
