かなり久しぶりに電球仕様のヘッドライト・テールライト基板搭載の車両を手に入れたので、LED換装に着手します。

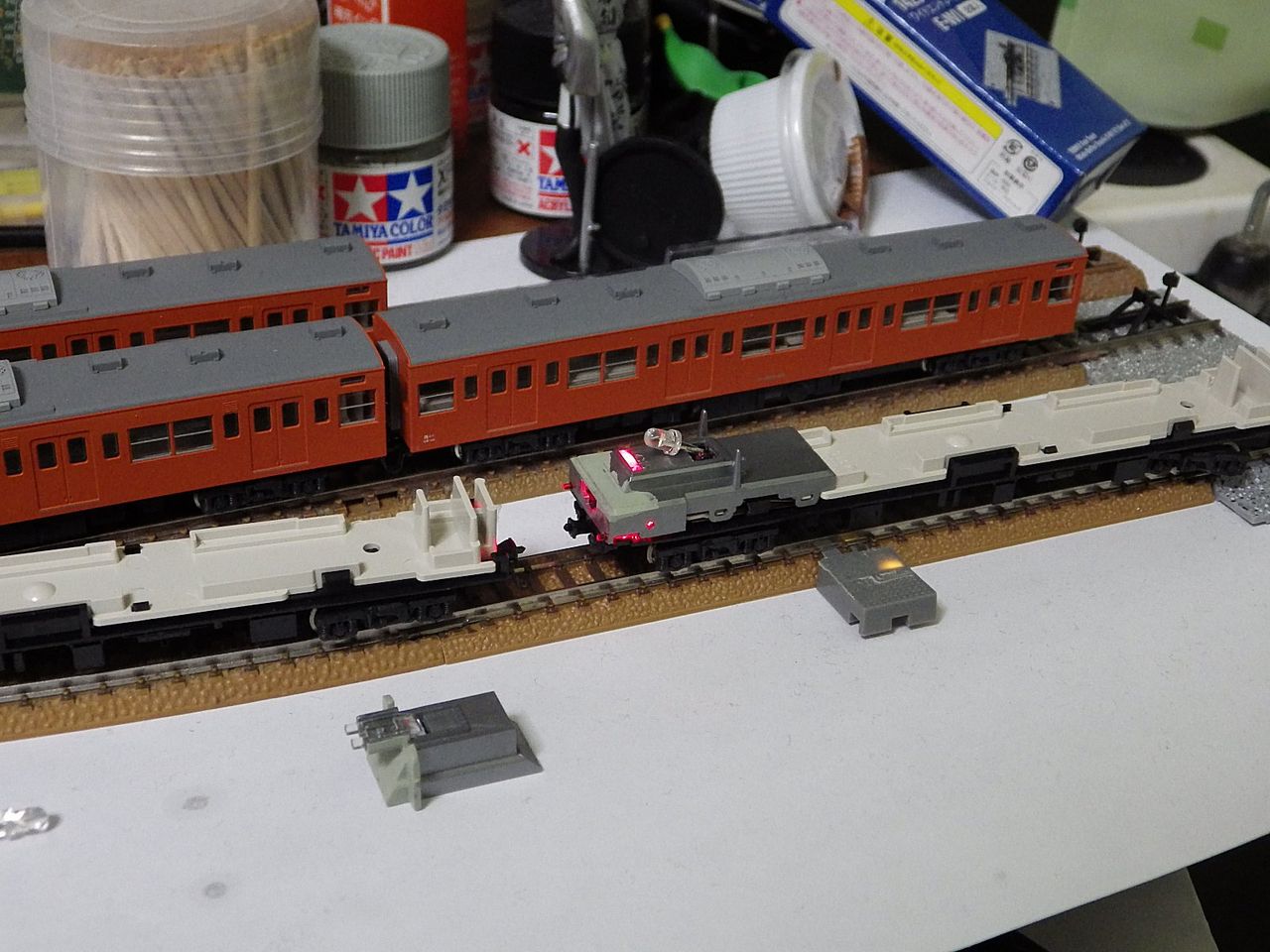

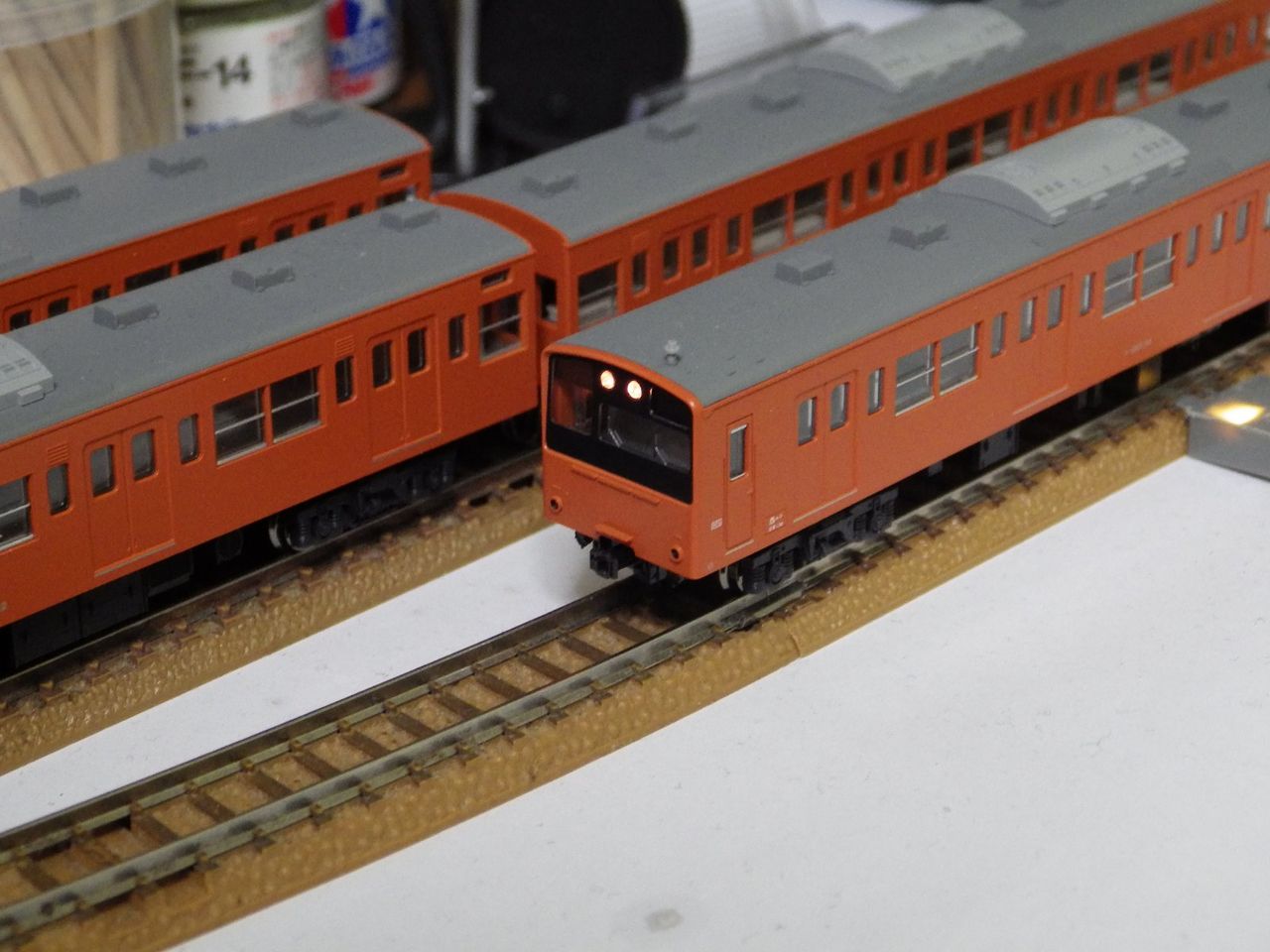

■ヘッドライト(電球)
イメージ 1

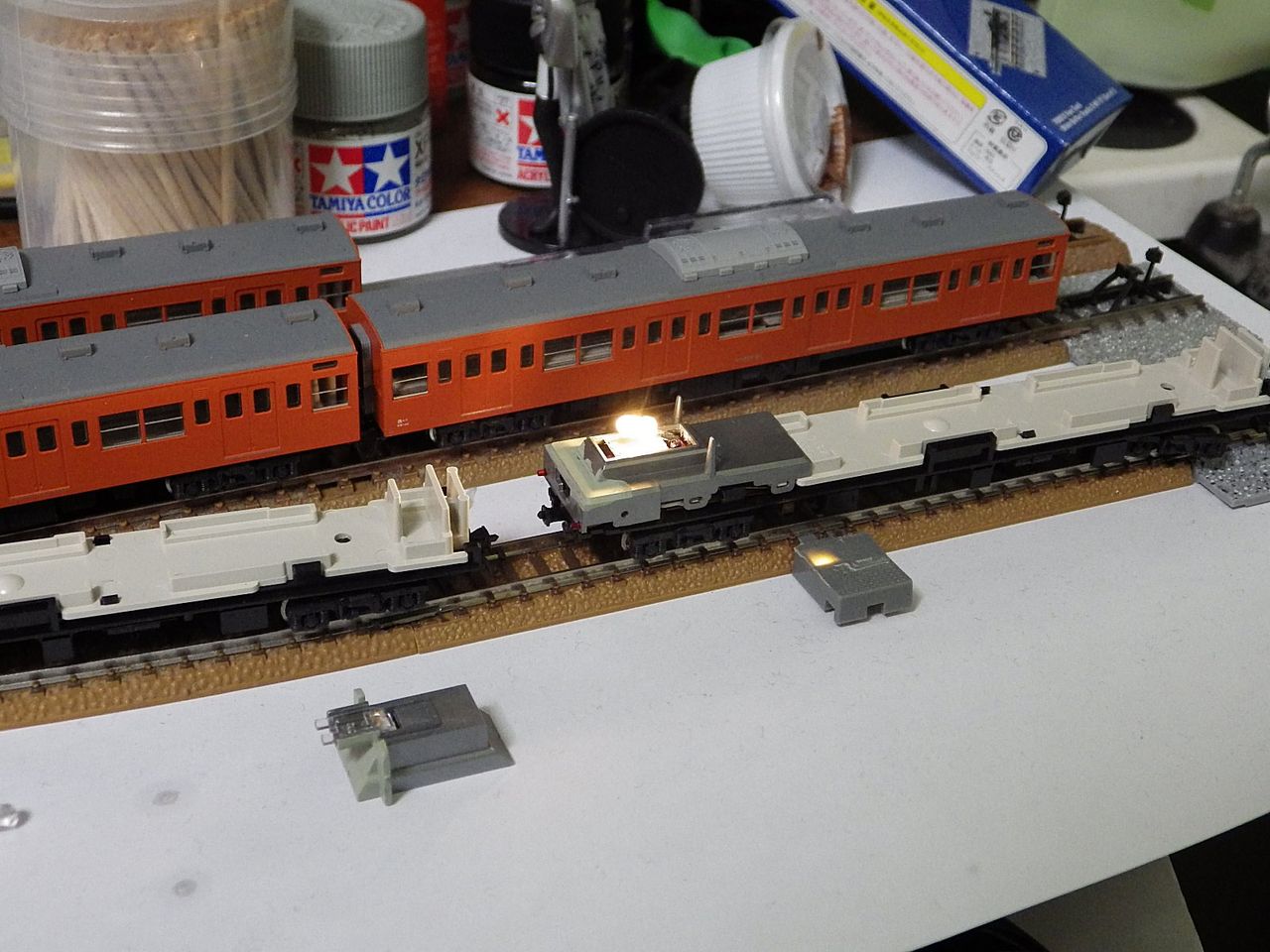

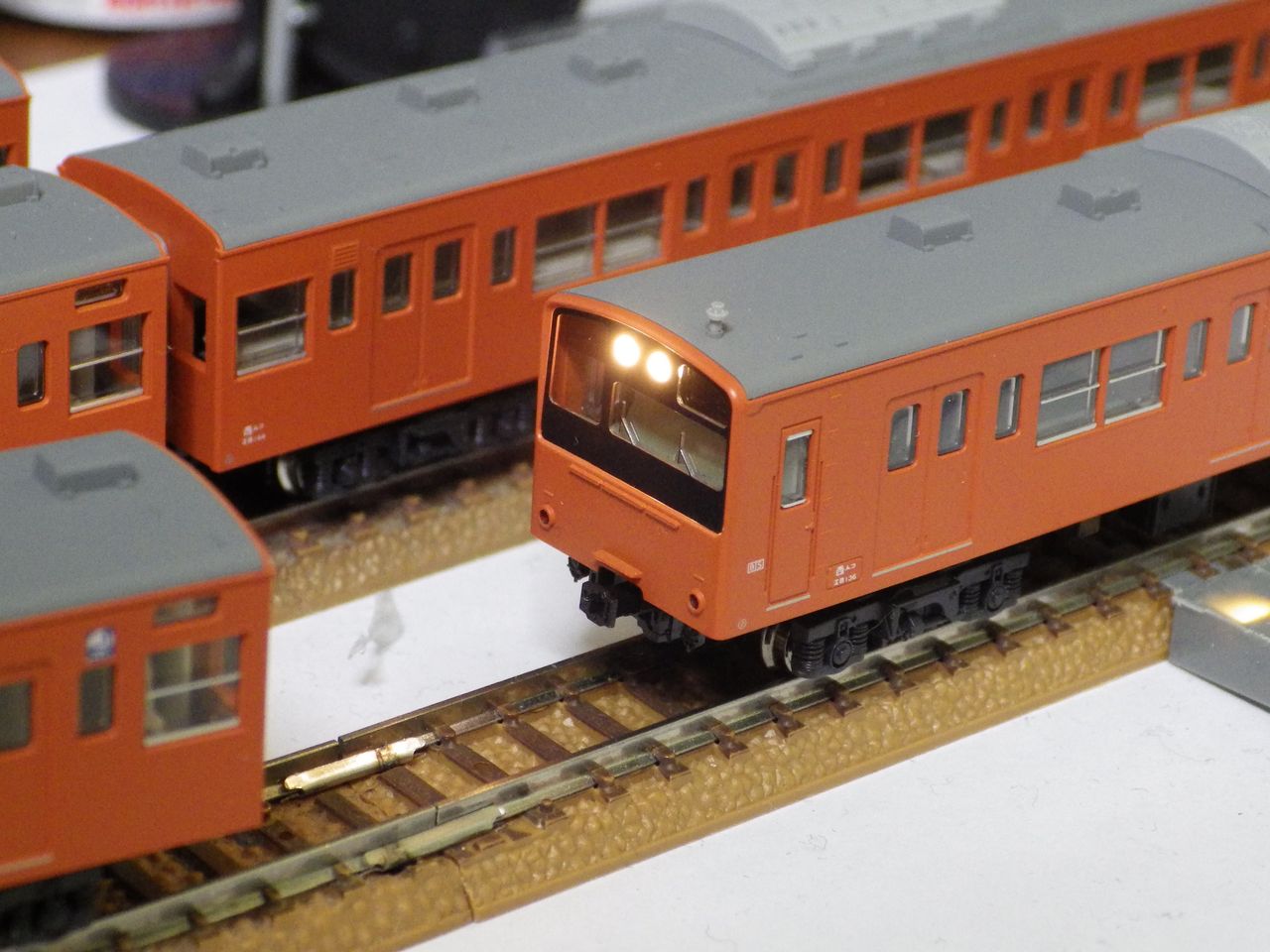

■テールライト(電球)
イメージ 2
※KC-1コントローラーで、ダイヤル「7」ぐらい。

一見この状態でもよさげな気がしますが、PWM電源仕様のコントローラー(※TOMIXの常点灯対応コントローラー等)を使ったときの発熱による溶解が怖いので、とっととLEDに換装しちゃいます

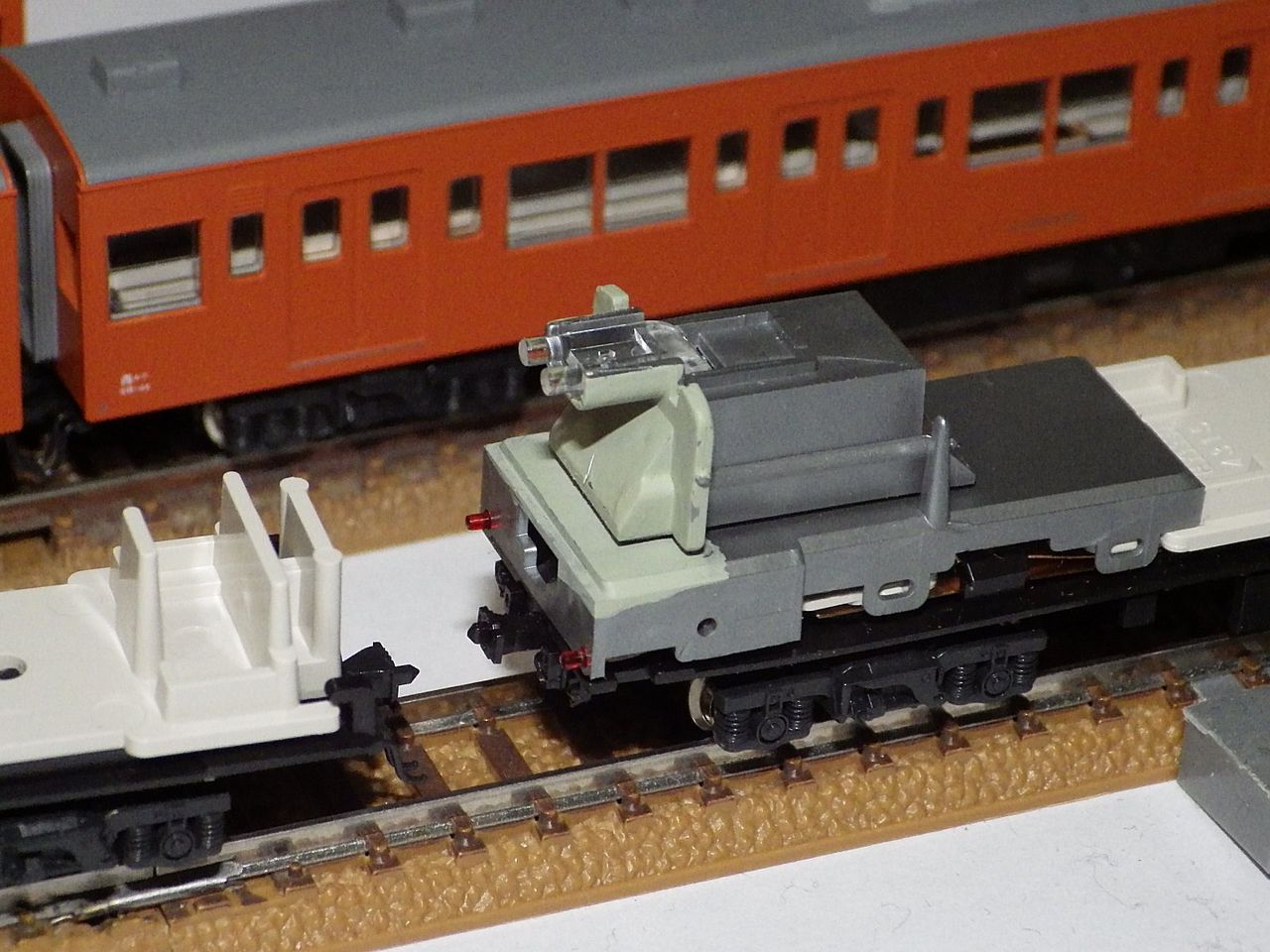

早速、分解して取り出してみます。

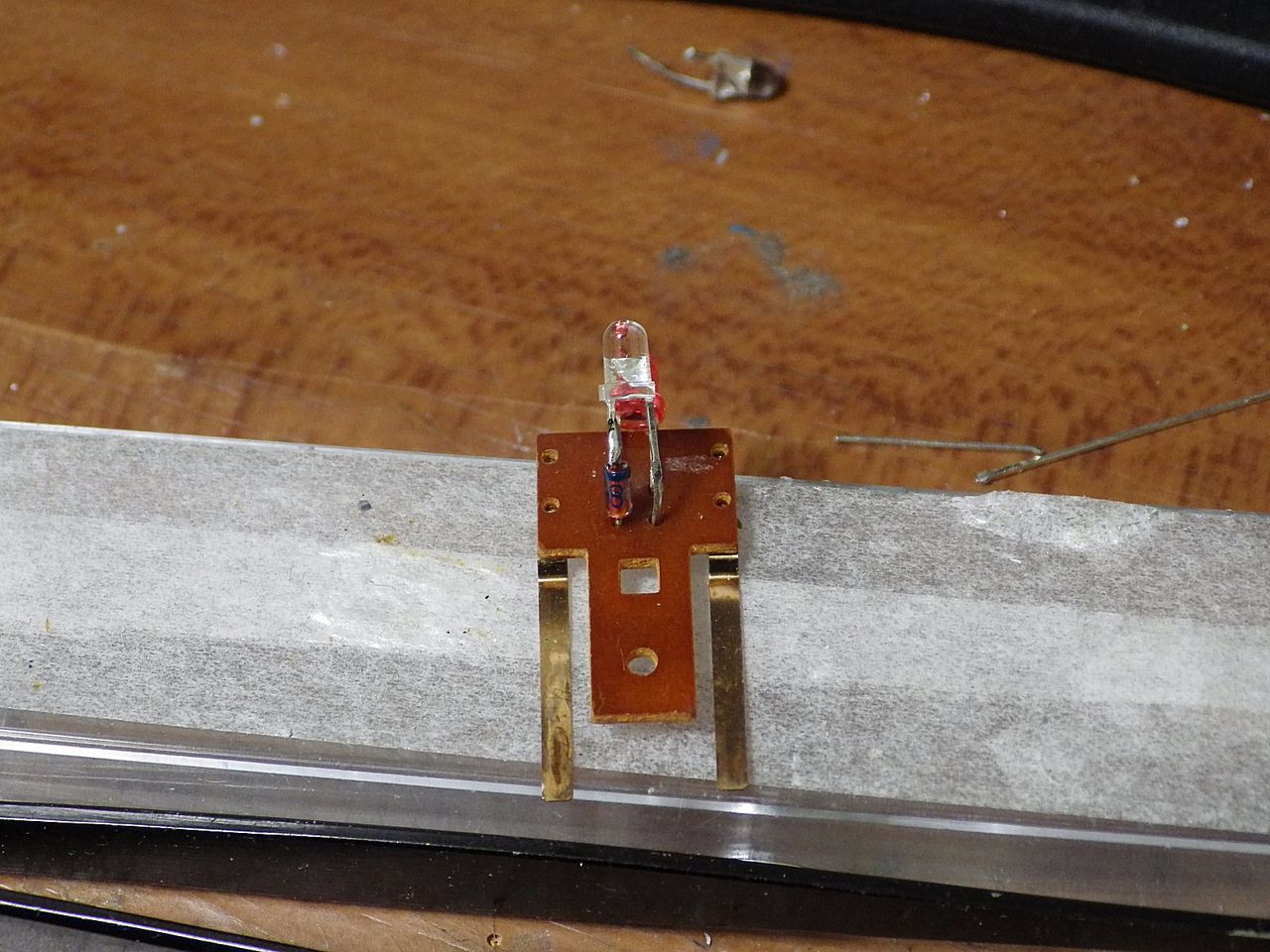

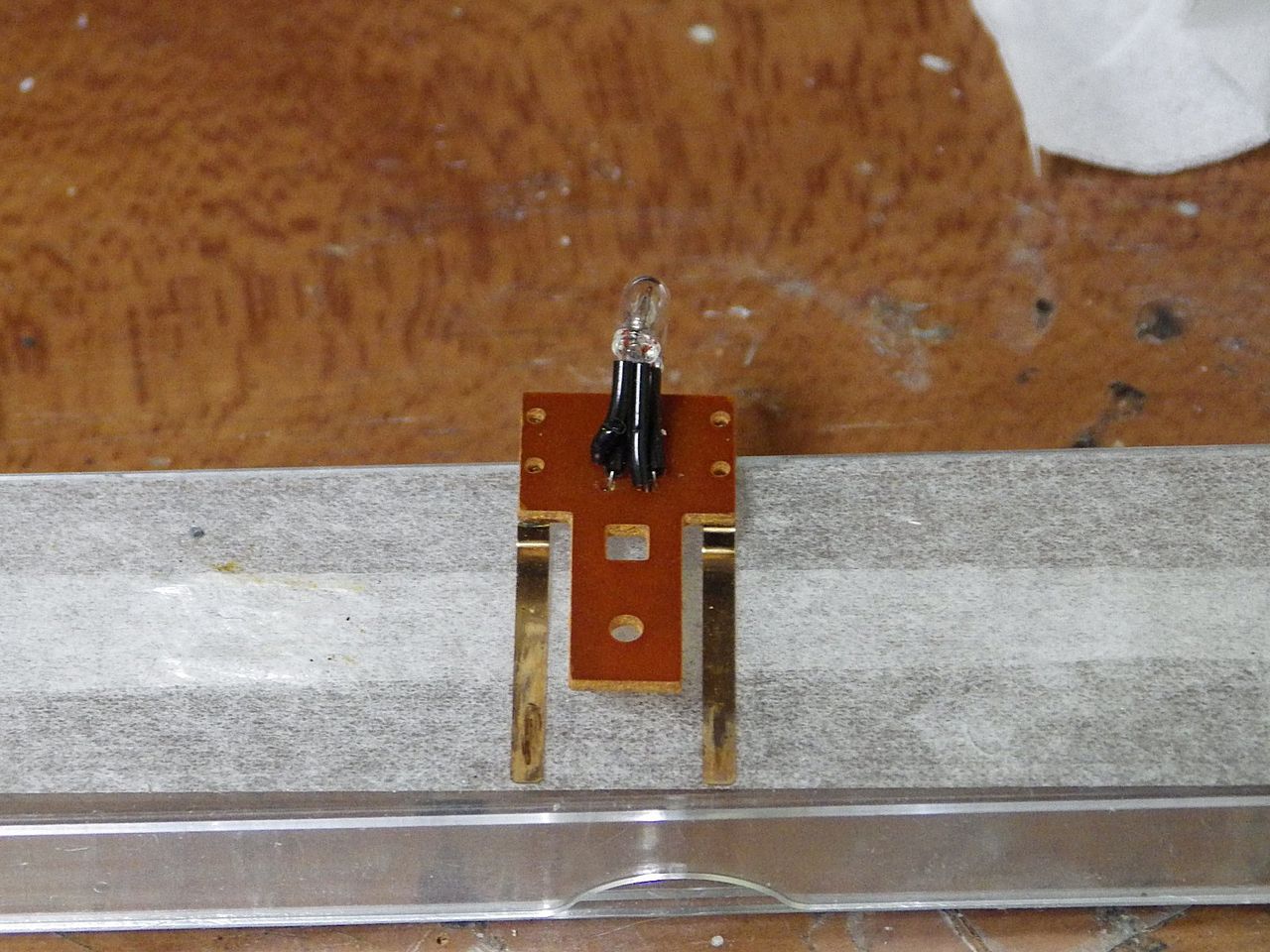

■5085 ヘッドライト・テールライト基板(ノーマル状態)
・表
イメージ 3

・裏
イメージ 4

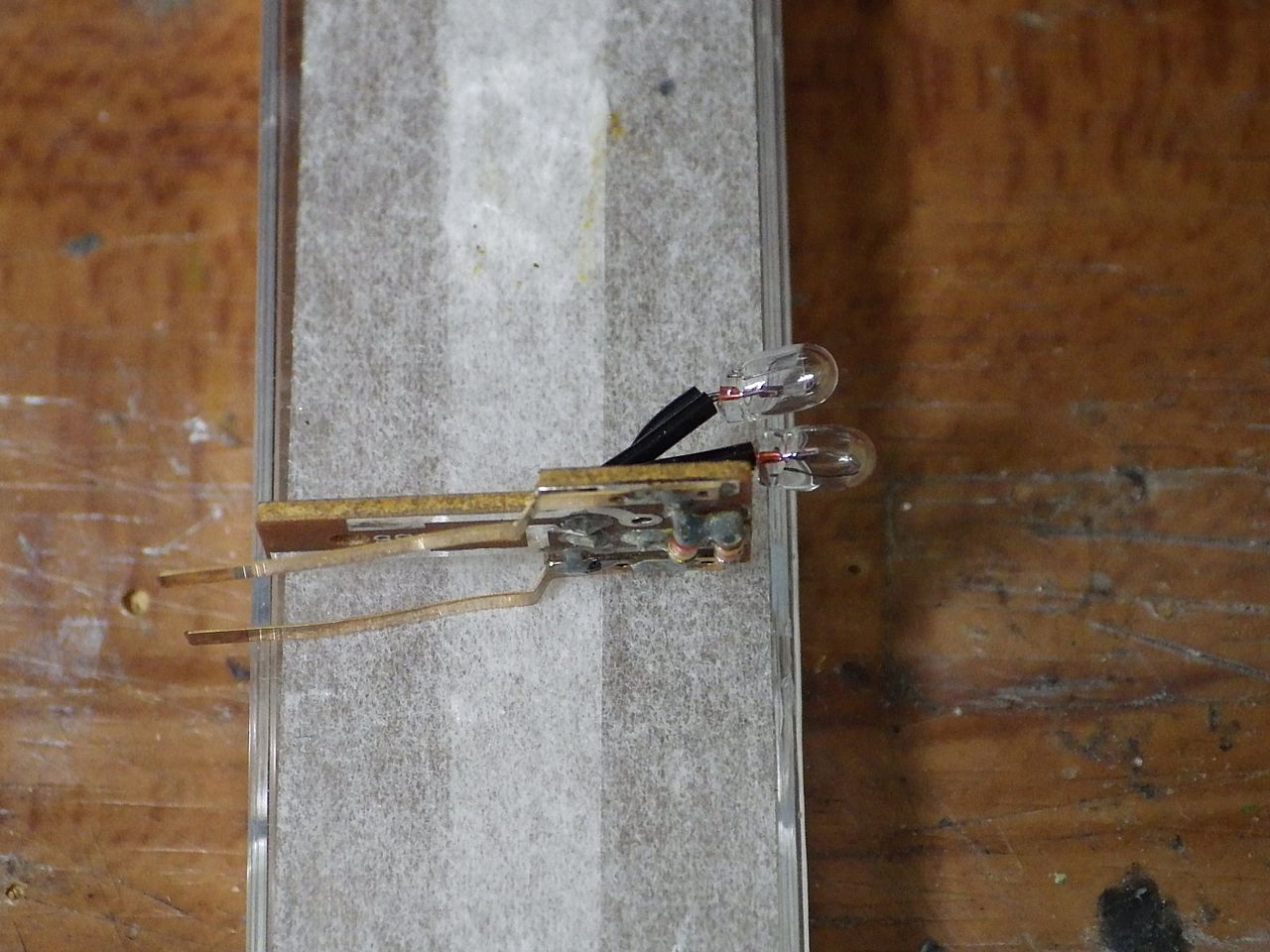

・サイド
イメージ 5

デバッグ用に回路図を起こしてみると、こんな感じになりました。

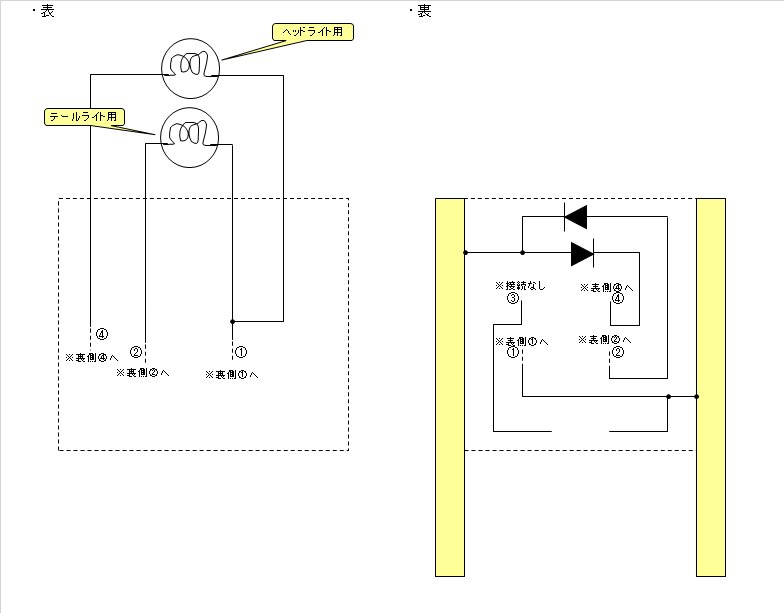

■回路図 5085ヘッドライト・テールライト基板(LED換装前)
イメージ 15


さて、ここからLEDとCRD(or抵抗)、常点灯のコンデンサを配置してみます。

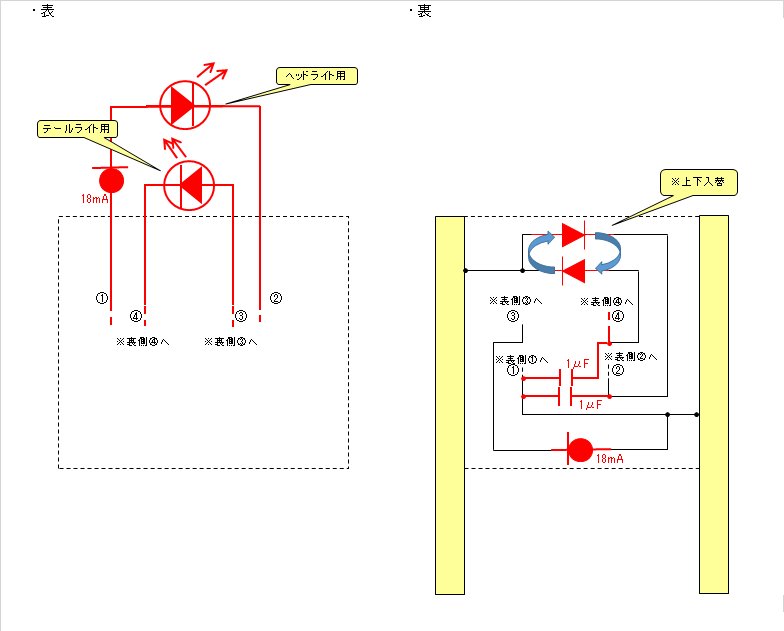

■回路図 5085ヘッドライト・テールライト基板(LED換装後)
イメージ 6

そしてこれを基に、実際に作ってみたのがこちらです。

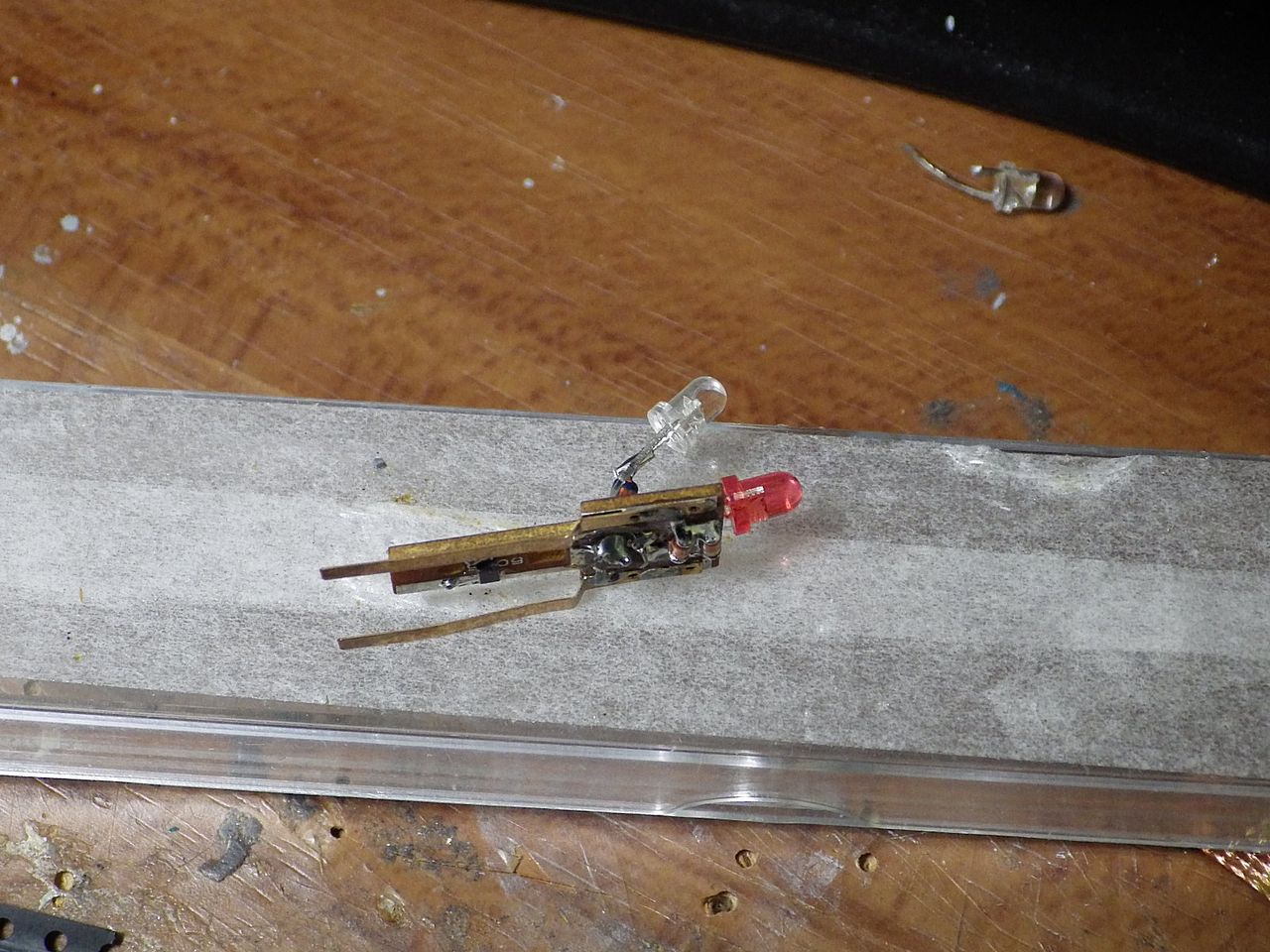

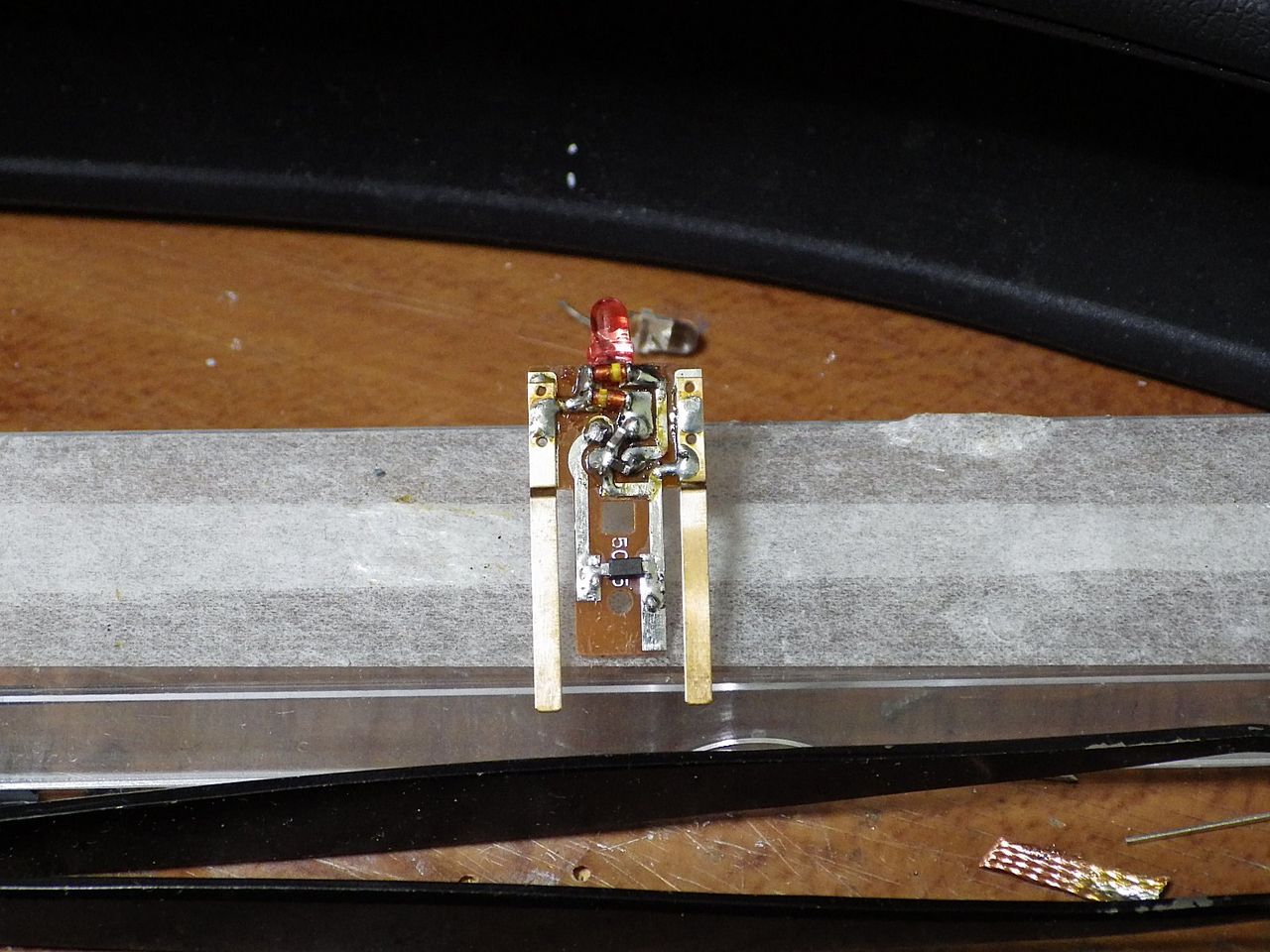

■5085 ヘッドライト・テールライト基板(LED換装状態)
・表
イメージ 7

・裏
イメージ 8

・サイド
イメージ 9
ちなみにヘッドライト用のLEDには、3mmウォームホワイトLEDを使用しています。
理由は電球色LEDの入手が困難になってしまったので、電球色の代わりに買ってみたものです。
ウォームホワイト=電球色みたいなものですが(汗)

装着して、光らしてみます。
ちなみにヘッドライトLEDを通すために、穴を拡張しました。
イメージ 10
イメージ 11
いい感じです。

せっかくなので、ついでに乗務員室部分を明灰緑色に塗っちゃいましょう。
イメージ 12

乾いてから、元通りに組み上げます。

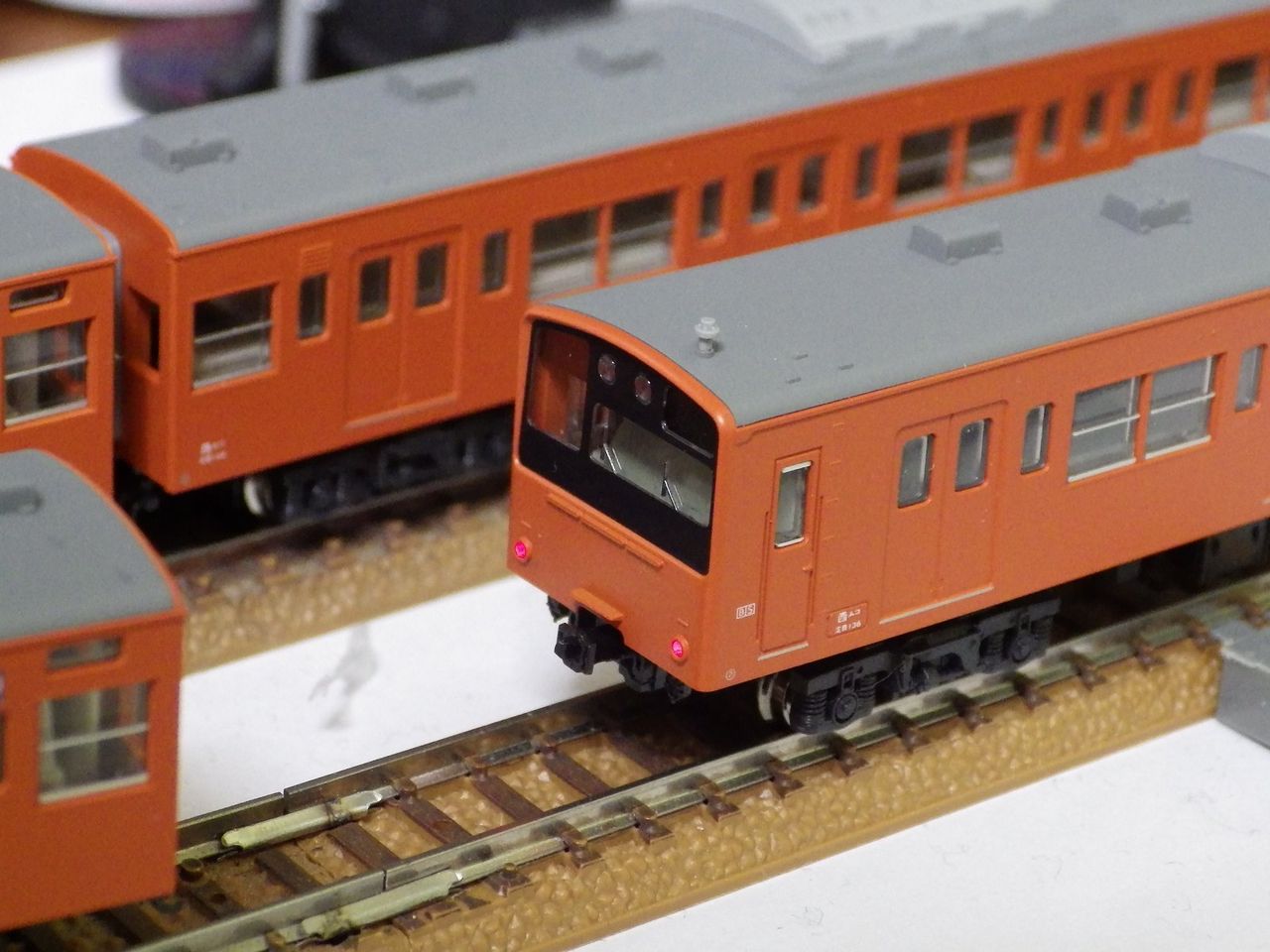

■ヘッドライト(LED)
イメージ 13

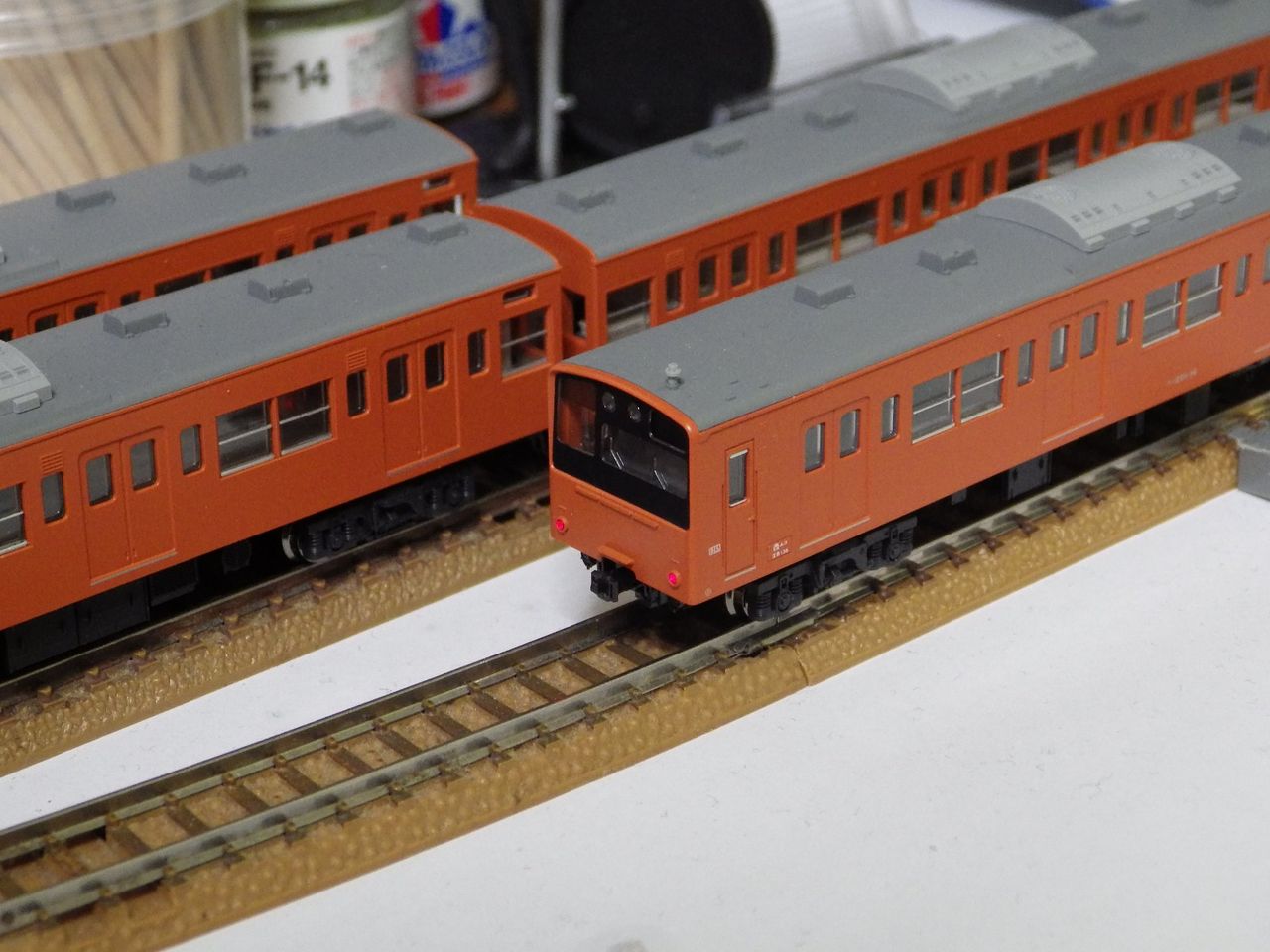

■テールライト(LED)
イメージ 14
※KC-1コントローラーでダイヤル「0」(停止)、常点灯ボリューム調整をモーターが動かない程度に回した状態。

今回は18mAのCRDを使用していますが、もう少し光を抑えたければ10mA程度のものを使用してもいいかもしれません。

次回は室内灯あたりをば・・・

p.s.まだ方向幕ステッカーが入手できてません (T_T)
