合わせ鏡を利用したインフィニティミラーLEDイルミネーションを搭載した水冷ヘッドが特徴的な簡易水冷CPUクーラーのNZXT KRAKEN X2シリーズへ新たに加えられた360サイズの大型ラジエーターを採用する最上位モデル「NZXT KRAKEN X72」をお借りできたのでレビューします。NZXT KRAKENの新シリーズには140、240、280サイズの3バリエーションがありますが、最大サイズとなる360サイズラジエーターを搭載する「NZXT KRAKEN X72」はIntel Skylake-Xなどエンスー向けCPUに最適な高性能簡易水冷CPUクーラーです。
NZXT KRAKEN X72


製品公式ページ:https://www.nzxt.com/products/kraken-x72
マニュアル:https://sta3-nzxtcorporation.netdna-ssl.com/uploads/download/attachment/653/Kraken_X42X52X62X72-manual-111617-ver10-web.pdf
NZXT Kraken X72



レビュー目次


1.NZXT KRAKEN X72の外観・付属品
2.NZXT KRAKEN X72の水冷トップと水冷チューブ

3.NZXT KRAKEN X72のラジエーターと冷却ファン
4.NZXT KRAKEN X72をセットアップ
5.NZXT CAM:セットアップ方法と基本的な使い方
6.NZXT CAM:ファン・ポンプのコントロール
7.NZXT CAM:インフィニティミラーのLEDイルミネーションについて
8.NZXT KRAKEN X72の冷却性能
9.NZXT KRAKEN X72のレビューまとめ


補足.
空冷クーラーと水冷クーラーの違いについて



NZXT KRAKEN X72の梱包・付属品

まずはNZXT KRAKEN X72の外観や付属品をチェックしていきます。
NZXT KRAKEN X72 review_05018
製品パッケージを見ると外装の中にCPUクーラーや付属品に合わせた形のパルプモールドが入っていました。360サイズなど大型ラジエーターを搭載する簡易水冷クーラーのパッケージはかなり大きいものが多いですが、短辺方向に開く外装パッケージなので開封スペースも最小限です。NZXT KRAKEN X72は中身のパルプモールドにぴっちりと内容品が収められており、必要最小限のパッケージサイズに押さえられています。
NZXT KRAKEN X72 review_05019NZXT KRAKEN X72 review_05020
欲を言えば外装からパルプモールドを引く出すのではなく、外装パッケージを開いたらそのまま内容物を取り出せる構造だと良かったと思います。

なお「NZXT KRAKEN X72」の保証期間についてはNZXT公式製品ページでは6年保証との表記がありますが、日本国内においては国内正規代理店の株式会社タイムリーによる1年保証です。保証シールは製品パッケージのシュリンクに貼られているので開封後に紛失しないように注意してください。
NZXT KRAKEN X72 review_08807
上の写真のパッケージ内右側にある小分けのビニール袋にマウントパーツなど付属品が入っていました。マウントパーツ関連とケーブル類で別の袋に入っています。
NZXT KRAKEN X72 review_08812
マウントパーツを詳しく見ていくと、AMDプラットフォーム用のリテンションブラケットとIntel LGA 115X用のバックプレートがあります。Intelプラットフォーム用のリテンションブラケットは水冷トップに装着されています。
NZXT KRAKEN X72 review_08813
LGA115X用のバックプレートはネジ穴部分がスライドするようになっており、旧CPUソケットのLGA1366などを搭載するマザーボードにも対応しています。
NZXT KRAKEN X72 review_08816NZXT KRAKEN X72 review_08817
水冷トップ固定用のネジ類については、ハンドスクリューの他にプラットフォーム別でスタンドオフが4種類付属します。左から順に、両端の長さとネジ山が同じものがIntel LGA115X用、両端の長さが異なるものがIntel LGA2011-3/2066用、両端の長さが同じでネジ山が異なるものがAMD AM3etc用、ソケットが付いているものがAMD AM4用となっています。
NZXT KRAKEN X72 review_08814
KRAKEN X72はAM4用マウントパーツも標準で付属します。ソケット付きスタンドオフが付属しており、AMD用リテンションブラケットもネジ穴2つのひょうたん形でAM4対応となっています。
NZXT KRAKEN X72 review_08818
付属品のケーブルは簡易水冷クーラーの電源取得用のケーブルとNZXT CAMで操作するためにPCと接続する内部USBケーブルの2種類です。
NZXT KRAKEN X72 review_08819_DxO
PC接続用内部USBケーブルの水冷トップ側はmini-USB端子、PCと接続する側は内部USB2.0ヘッダーとなっています。
NZXT KRAKEN X72 review_08820_DxO

電源取得用のケーブルは中央右の端子が水冷トップと接続する端子になっており、そこから3つに分岐して、ラジエーター冷却ファン用の3股PWM対応4PINファン端子、電源用のSATA電源端子、マザーボードにファン回転数を返すための3PINファン端子に分かれています。
NZXT KRAKEN X72 review_05039_DxO
パルプモールドからCPUクーラー本体を取り出すと、水冷トップとチューブはビニールに包まれ、ラジエーターは厚紙のスリーブで保護されていました。
NZXT KRAKEN X72 review_05022
ラジエーターの放熱フィンは出荷前のメーカーによる梱包やユーザーが取り出し時に誤って握ってしまったりして潰してしまうことが多いので厚紙スリーブで保護されている配慮はありがたいです。
NZXT KRAKEN X72 review_05023



NZXT KRAKEN X72の水冷トップと水冷チューブ

続いて「NZXT KRAKEN X72」の水冷トップ本体をチェックしていきます。
水冷ヘッドのトップには保護フィルムが貼られています。
NZXT KRAKEN X72 review_08828_DxO
保護フィルムを剥がすと水冷トップは鏡面になっており中央にはうっすらと「NZXT」のロゴマークが刻印されていました。「NZXT」メーカーロゴ部分もLEDイルミネーションが内蔵されています。
NZXT KRAKEN X72 review_08833
NZXT KRAKEN X72の水冷トップはシンプルな円柱形で余分なところのない洗練されたデザインになっています。製品サンプルイメージでわからないところですが、リング部分はヘアラインアルミを模した表面加工になっており非常に高級感のある趣です。
NZXT KRAKEN X72 review_08834
NZXT KRAKEN X72 review_08835
水冷トップの高さは50mmほどです。水冷トップは簡易水冷クーラーでは一般的なポンプ一体型水冷ブロックになっていますが、ポンプの構造が刷新されておりより少ない回転数で従来よりも多い流量を実現してポンプノイズを低減させているようです。実際に仕様を見てもポンプ回転数は1000~2800RPMと速度調整範囲が広く、下限も比較的小さい値になっておりポンプノイズの小ささについては期待して良さそうです。
NZXT KRAKEN X72 review_088360850785afb569ede
NZXT KRAKEN X72のCPUと接触するベース部分は銅製ベースプレートが採用されています。保護フィルムではなくプラスチックのカバーで保護されていました。標準で熱伝導グリスが均等に塗られているので、こだわりがなければ初回使用時は個別にグリス購入の必要はありません。
NZXT KRAKEN X72 review_04685NZXT KRAKEN X72 review_04686
銅製ベースは鏡面磨き上げではなく、同心円状の磨き跡があります。
NZXT KRAKEN X72 review_08837
リテンションブラケットは水冷トップから取り外し可能です。Intel CPU用がデフォルトで装着されていますが、AMD CPU用のブラケットに換装することでAMD CPUでも使用できます。
NZXT KRAKEN X72 review_08838NZXT KRAKEN X72 review_08839_DxO
水冷チューブは水冷トップの片側から出る構造になっており、L字エルボーの水冷トップ側はロータリー式になっているので両側ともにチューブ同士が干渉しない範囲で180度自由に動かすことができます。根本の距離は広めでチューブも細いので同じ方向でも180度近くまで回すことができます。
NZXT KRAKEN X72 review_08847NZXT KRAKEN X72 review_08848
水冷チューブはゴム製チューブにナイロンスリーブが巻かれています。細くて丈夫なチューブなので曲げやすく取り回しにも優れています。かなり強く曲げてもチューブが折れて潰れなかったのでコンパクトなPCへ組み込む際にも苦労することはないと思います。他社の簡易水冷CPUクーラーよりもチューブ外径が小さいのでチューブの取り回しにも優れています。
NZXT KRAKEN X72 review_05025NZXT KRAKEN X72 review_08846_DxO
水冷チューブの径は11mm、長さは400mmです。十分な長さがあるのでミドルタワー程度のPCケースであればトップやリアだけでなく、フロントのファンマウントスペースにもラジエーターを設置できます。ラジエーターや水冷トップのチューブ継手を見るとわかりやすいですが水冷チューブの内径は5mm程度です。
NZXT KRAKEN X72 review_05040_DxONZXT KRAKEN X72 review_05041
チューブの根元から見て反時計回り90度の位置に電源取得ケーブル用の専用コネクタとPC接続用のmini-USB端子があります。
NZXT KRAKEN X72 review_08840



NZXT KRAKEN X72のラジエーターと冷却ファン

続いてNZXT KRAKEN X72のラジエーター部分をチェックしていきます。
ラジエーターのデザインは一般的なもので、CoolerMasterやCorsairの簡易水冷クーラーの一部モデルに採用されているように独自デザインではなく汎用的なものが使用されていました。ラジエーターの側面に「NZXT」ロゴの刻印がある以外には特徴はありません。
NZXT KRAKEN X72 review_05026
NZXT KRAKEN X72 review_05028
放熱フィンのピッチについては水冷ユーザー視点でも狭すぎず広すぎずちょうどいい塩梅です。このフィンピッチであれば低速ファンによる静音動作から高速ファンによる高冷却動作まで幅広く対応できると思います。
NZXT KRAKEN X72 review_05029
管理人が本格水冷向けのラジエーターとして推奨している「Alphacool NexXxoS Full Copper ラジエーター」シリーズのフィンピッチと比較するとNZXT KRAKEN X72のフィンピッチのほうがやや細かいかな、というくらいでほぼ似たようなフィンピッチになっています。
NZXT KRAKEN X72 review_05032
ラジエーターの厚さは一般的な27mm厚です。25mm厚の冷却ファンと組みわせることになるので、ファンマウントスペースのクリアランスは52mmほど必要になります。
NZXT KRAKEN X72 review_05030

NZXT KRAKEN X72には「NZXT Aer P 120」という冷却ファンが3つ付属します。
NZXT KRAKEN X72 review_05033

「NZXT Aer P 120」は500~2000RPMで速度調整可能なPWM対応4PIN型120mmファンです。
NZXT KRAKEN X72 review_05034_DxO
軸固定用の支柱はファンブレードに対して垂直になっており、ファンブレードの根元が支柱付近を通過するときに発生するノイズを抑制しています。
NZXT KRAKEN X72 review_05035_DxO
吸気面と排気面ともにファンフレームはすり鉢状に面取り拡張されて大風量を獲得できるように最適化されています。ネジ穴部分にはプラスチックフレームとは別でゴム製のパーツ「バイブレーションダンパー」が採用され防振性も確保されています。
NZXT KRAKEN X72 review_08868NZXT KRAKEN X72 review_08862
Aer P_p1
航空機などにも採用されている、ファンブレード端の盛り上がった構造、「ウイングレット」構造も確認できます。「ウイングレット」構造によって空気抵抗を小さくし風切り音を抑制することで最適な静音性と風量を実現しています。
NZXT KRAKEN X72 review_08865
Aer P_p2
軸受にはNZXTが特許を取得した銅製の流体動圧軸受(FDB)を使用し、寿命は公称6年以上となっています。自称軸ソムリエの管理人が軸音テイスティング(耳を近づけてファンを指で弾くだけ)をしてみましたが、低速回転時の軸音が聞こえない良いファンでした。低回転軸音に煩い管理人的も納得の良い冷却ファンなので低回転運用しても軸音が気になることはないと思います。
Aer P_p3

NZXT KRAKEN X72には、冷却ファンを固定するための長ネジが4本×3セットで計12本、ラジエーターをPCケースに固定するための短ネジが4本×3セットで計12本、ワッシャーが4個×6セットで計24個が付属します。
NZXT KRAKEN X72 review_05037_DxO
冷却ファンのラジエーターへの固定やラジエーターのPCケースへの固定に使用するネジの規格はUNC No.6-32でした。日本国内のユーザーとしてはホームセンターで簡単に入手可能なM3かM4ネジを採用して欲しいところです。

ラジエーター固定ネジ穴下については、ネジによる貫通を防止するガードなどはありません。ネジ穴の下に冷却液の流れるチューブこそないものの放熱アルミフィンがあります。付属のネジを使用して付属ファンを固定する場合はクリアランスが確保されています。ネジ穴下にチューブはないので水漏れなどの心配はありませんが個体差で問題が生じる可能性もあるのでネジ穴下でチューブとの接触がないかは注意が必要です。
NZXT KRAKEN X72 review_08859NZXT KRAKEN X72 review_08856
付属ファンのネジ穴部分はゴムになっていますがワッシャーを挟むことでネジ止めも容易です。
NZXT KRAKEN X72 review_04904

冷却ファンをラジエーターに固定するとNZXT KRAKEN X72は下のようになります。
NZXT KRAKEN X72 review_05043
NZXT KRAKEN X72 review_05042



NZXT KRAKEN X72の検証機材・セットアップ

NZXT KRAKEN X72を検証機材のベンチ機にセットアップします。ベンチ機のシステム構成は次のようになっています。

テストベンチ機の構成

ベンチ機1
ベンチ機1
OS Windows10 64bit Home

CPU

Core i7 7700K
Core/Cache:5.0/4.8GHz, 1.300V
殻割り&クマメタル化(レビュー
Core i9 7980XE
殻割り&クマメタル化(レビュー
M/B ASRock Z270 SuperCarrier
レビュー)(BIOS:1, 2
ASRock X299 OC Formula
レビュー
メインメモリ Corsair Dominator Platinum
Special Edition
DDR4 8GB*4=32GB (レビュー
3200MHz, 14-16-16-36-CR2
G.Skill Trident Z Black
F4-4200C19Q2-64GTZKK
DDR4 8GB*4=32GB(4枚のみ)
3200MHz, 14-14-14-34-CR1
グラフィックボード
MSI GeForce GT 1030 2GH LP OC
ファンレス (レビュー
システムストレージ
Crucial MX300 SATA M.2 SSD 1TBCT1050MX300SSD4 Samsung 850 PRO 256GB
レビュー
電源ユニット
Corsair HX1200i
レビュー
PCケース/
ベンチ板
STREACOM BC1 (レビュー

CPUクーラーの設置方法について、当サイトの評価基準となるチェックポイントは次の3つです。
  • LGA115Xの場合、CPU固定バックプレートが単独でマザーボードに固定できるか
  • マウントパーツ設置状態でCPUを交換できるか
  • 空冷の場合、ネジ止めの場合はマザーボード側から固定できるか
    簡易水冷or水冷ブロックの場合、ハンドスクリューなどツールレス固定ができるか

上の3項目を全て満たす例として本格水冷用のCPU水冷ブロックですが「EK-Supremacy EVO」のマウンタ構造は「バックプレートをM/Bに固定可能」「完全ツールレス」「マウンタ設置状態でCPUの交換が可能」なので本格水冷・簡易水冷クーラーの水冷ブロック固定方式としてはベストだと思っています。水冷クーラーメーカーにはどんどん真似してもらいたい理想的な構造です。

f85aff8a


前置きはこのあたりにしてベンチ機へNZXT KRAKEN X72をセットアップします。
まずはマザーボードを裏返してバックプレートのネジ穴をマザーボードのCPUソケット四隅の穴に挿入します。最新のKabyLake CPUに対応するLGA1151ソケットでバックプレートを装着する場合はネジ穴スライド部分の位置は一番内側でした。
NZXT KRAKEN X72 review_07787
バックプレートが脱落しないように注意してマザーボードを表に向け、スタンドオフと呼ばれる水冷トップを固定するためのスペーサーを使ってマザーボードをバックプレートと挟みます。Intelプラットフォーム用スタンドオフは左側の2種類が用意されていますが、LGA1151では一番左にある両側のネジ山が同じなスタンドオフを使用します。
NZXT KRAKEN X72 review_08883

下のようにスタンドオフとバックプレートでマザーボードを挟みます。
NZXT KRAKEN X72 review_07788NZXT KRAKEN X72 review_07789

4か所全てでスタンドオフを固定したらマウントパーツの設置が完了です。
NZXT KRAKEN X72 review_07793

マウントパーツは単独でもマザーボードに固定されているので、CPUクーラーの設置が完了していない状態でもバックプレートなどが脱落することはなく、PCケースに設置した状態でもCPUクーラーの設置が容易になっています。
NZXT KRAKEN X72 review_07796

AMD Ryzen対応のAM4マウントで使用する場合は、マザーボード備え付けのCPUクーラー固定器具を外して、バックプレートを流用し付属のソケット付きスタンドオフを装着するだけで準備完了です。
NZXT KRAKEN X72 review_07818NZXT KRAKEN X72 review_07819
Intelの最新エンスー向けCPU SkyLake-Xに対応するX299チップセット搭載LGA2066プラットフォームではCPUソケットこそ前世代のLGA2011-3とは異なるもののCPUクーラーのネジ穴レイアウトは共通なのでLGA2011-3用のスタンドオフとマザーボード備え付けのネジ穴に装着すればマウントパーツの設置完了です。
NZXT KRAKEN X72 review_08114


水冷トップをマザーボードに固定する準備はこれで完了したので熱伝導グリスをCPUのヒートスプレッダに塗布します。熱伝導グリスには当サイト推奨で管理人も愛用しているお馴染みのクマさんグリス(Thermal Grizzly Kryonaut)を塗りました。熱伝導効率も高く、柔らかいグリスで塗布しやすいのでおすすめです。
NZXT KRAKEN X72 review_04905


グリスを塗る量はてきとうでOKです。管理人はヘラとかも使わず中央山盛りで対角線だけ若干伸ばして塗っています。特にThermal Grizzly Kryonautは柔らかいグリスでCPUクーラー固定時の圧着で伸びるので塗り方を気にする必要もありません。
317bc3a3-s

熱伝導グリスを塗ったらバックプレートから延びるネジに水冷ヘッドの足のネジ穴が合うようにしてCPUクーラーを装着します。CPUの上に乗せたらグリスが広がるように力の入れすぎに注意して水冷ヘッドをグリグリと捻りながら押し込んでください。
NZXT KRAKEN X72 review_04972
NZXT KRAKEN X72の水冷トップの固定ネジはツールレスな大型ハンドスクリューなので固定は容易です。プラスドライバーでも締められますが、そこまで強く締める必要はないので対角順に水冷ヘッドがグラグラ動かない程度に手でネジを締めてください。
NZXT KRAKEN X72 review_04974NZXT KRAKEN X72 review_04975

NZXT KRAKEN X72(X52やX62も)についての注意事項ですが、CPUソケットと最左端にあるメモリスロットの距離次第では水冷トップ右のチューブエルボーとメモリが干渉してCPUクーラーを設置できない場合があります。
NZXT KRAKEN X72 review_04976
公式ページではメモリのクリアランスとして高さ35mmが挙げられていますが、背の低いメモリを使用してもメモリスロットの位置次第では、エルボーの180度自由度が犠牲になりケーブルの取り回しで不便が生じる可能性があります。
メモリスロット側のネジ穴とメモリスロットの距離がおよそ15mm以上あればエルボーの回転を自由に行うことができ、大型ヒートシンクを採用するOCメモリとも組み合わせが可能になるので、事前に使用するマザーボードの寸法をチェックしてください。
NZXT KRAKEN X72 review_04980NZXT KRAKEN X72 review_04983

Skylake-X対応X299マザーボードについて主要4社から8種のマザーボードが手元にあったのでメモリクリアランスについてチェックしてみました。
「ASUS PRIME X299-DELUXE」「ASUS ROG STRIX X299-E GAMING」「ASRock Fatal1ty X299 Professional Gaming i9」「ASRock X299 Taichi」「GIGABYTE X299 AORUS Gaming 7」「GIGABYTE X299 AORUS Gaming 9」「MSI X299 GAMING PRO CARBON AC」「MSI X299 GAMING M7 ACK」以上の8種類について右側再右端のメモリスロットにメモリを装着して確認してみましたがいずれも干渉せずにNZXT KRAKEN X72を設置できました。
NZXT KRAKEN X72 review_08890
NZXT KRAKEN X72 review_08891NZXT KRAKEN X72 review_08894NZXT KRAKEN X72 review_08895

簡易水冷CPUクーラーはラジエーター設置の手間やスペース確保の問題はありますが、マザーボード上のメモリなどのコンポーネントとの干渉は大型のハイエンド空冷CPUクーラーより発生し難く、水冷トップの設置自体も基本的にツールレスで容易なのが長所だと思います。
NZXT KRAKEN X72 review_04977


以上でNZXT KRAKEN X72のベンチ機へのセットアップ完了です。
NZXT KRAKEN X72 review_05045




NZXT CAM:セットアップ方法と基本的な使い方

「NZXT KRAKEN X72」はNZXTの各種コントロールを行うソフトウェア「CAM」からLEDイルミネーションの操作を行えます。
「CAM」は公式サポートページからダウンロードできます。
NZXT CAMダウンロード:https://camwebapp.com/download

CAMのリニューアルの関連で11月16日現在はまだダウンロードページが日本語ローカライズされていませんが、上のリンク先から下記の手順で簡単にソフトウェアのダウンロードが可能です。
1510730175
1510730184

「CAM」はゲストアカウントとしてアカウント登録なしでも使用できますが、NZXTのアカウントを作成する(メールアドレスとパスワードの登録のみ)か、Googleなどのアカウントで共有ログインすることで、ゲーム・アプリ別プロファイルの作成やモニタリングログの保存なども使用可能になります。なお「NZXT GRID+ V3」と「New Hシリーズ スマートデバイス」の目玉機能の1つである収音マイク等を使用した機械学習にはアカウントによるログインが必須となっています。
CAMの基本操作_1

「CAM」のインストールはよくあるインストーラーを使って行いますが、こちらは日本語化されておりポチポチクリックしていくだけなので特に難しいことはないと思います。
CAM Setup (1)

インストールが完了したら「CAM」を起動します。初回起動時は通常アカウントへのログインウィンドウが表示されますが、アカウントがない場合は小さく書かれているゲストアカウントでの使用を選択すればOKです。
CAM Setup (3)CAM Setup (4)

これで「CAM」が起動します。
リニューアル前の旧バージョン(右)では縦長なUIが採用されていましたが、新バージョンでは正方形なUIになっています。基本的なデザインはパステルカラーのフラットデザインが踏襲されていますが、アクセントカラーが緑系から青計に変わっています。またリニューアル版でもすでに日本語UIに対応しています。
NZXT CAM_1CAMの基本操作_9
「CAM」のUIカラーについては基本カラーとしてデフォルトの「ホワイト」だけでなく「ブラック」を選択できます。2つの基本カラーはウィンドウ右上の太陽や月のマークを選択することで切り替え可能です。
NZXT CAM_2NZXT CAM_3
設定ウィンドウからはデフォルトで水色のアクセントカラーを自由に変更できます。また17年11月以降の最新版ではデフォルトで自動的に日本語UIが適用されていると思いますが英語UIが表示される場合、日本語への変更にはまずウィンドウ右上のアイコンから歯車マークを選択して設定ウィンドウを開き、「一般(GENERAL)」を選択、「言語(LANGUAGE)」を日本語に変更して設定を保存すれば日本語UIに変更完了です。
NZXT CAM_4
「CAM」はMSI AfterBurner&RivaTunerなどで有名なゲーム中のオーバーレイモニタリング機能にも対応しており、同じく設定ウィンドウの「FPS」タブで設定ができます。
NZXT CAM_5
またCPU温度など各種モニタリング値に異常が発生した場合に通知機能もあります。
NZXT CAM_6

「NZXT CAM」の基本操作としてはウィンドウ左に設置された8つのアイコンからそれぞれのウィンドウへアクセスします。
上から順にCPU温度や使用率など現在の各種モニタリング値を確認可能な「モニタリング」、PCのシステム構成が確認できる「システム」、ゲーム中のフレームレートや各種温度・使用率のログを確認できる「ゲームログ」、GPUのオーバークロックやファン制御が可能な「GPU」、「NZXT KRAKEN X72」のファン・ポンプ制御を行う「ファン制御」、「Hue+」や「スマートデバイス」のライティング制御が可能な「ライティング制御」、「NZXT GRID+ V3」や「スマートデバイス」が対応する機械学習のセットアップや変更を行える「機械学習」、NZXT CAM対応製品のファームウェアやドライバーアップデートが可能な「デバイス」の8つが用意されています。
NZXT CAM_tab_1NZXT CAM_tab_2
NZXT CAM_tab_3NZXT CAM_tab_4
NZXT CAM_tab_5NZXT CAM_tab_6
NZXT CAM_adaptive_control_1NZXT CAM_tab_8



NZXT CAM:ファン・ポンプのコントロール

「CAM」ではCPU温度や水温をソースにした冷却ファンとポンプのコントロールが可能です。

NZXT KRAKEN X72については付属の冷却ファンがNZXT Aer P120なのでPWM速度調整によって500RPMから2000RPMで速度調整可能です。また水冷ポンプについては製品スペックでは1600RPMから2800RPMで速度調整可能と表記されていますが、ソフトウェア上からは60~100%の速度比で速度調整が可能です。
「NZXT KRAKEN X72」のNZXT CAMによるファン制御についてですが、PC起動直後は手動設定によらず、後述の「静音モード」のプリセットによる動作となります。手動設定で動作させるためにはWindowsが起動した後に一度「NZXT CAM」を起動させて常駐させておく必要があります。Windows起動後に前回の設定を反映させるためには「NZXT CAM」の起動(スタートアップ登録を推奨)が必要になるので注意してください。
KRAKEN X62では一度NZXT CAMが起動して手動設定が適用された後はNZXT CAMを終了させてもファン制御設定は維持されましたが、KRAKEN X72とNZXT CAM ver3.5.80ではCAM終了後しばらくするとファン制御のみ静音モードになりました。

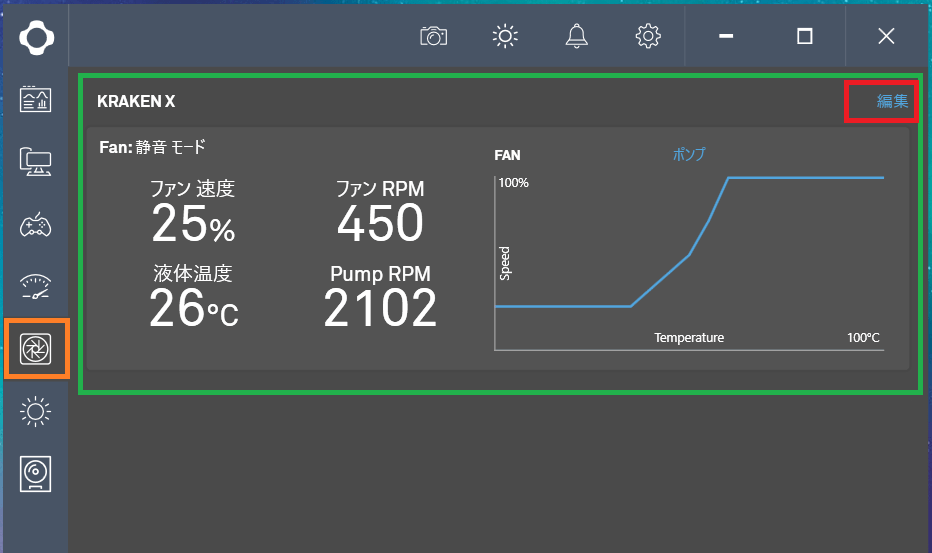

ファン・ポンプコントロールへのアクセスには左タブのファンコントロールのアイコンを選択します。ファンコントロールのタブを開くとNZXT CAMに対応したファン・ポンプコントローラー各種が表示されます。各コントローラーの右上に表示されている「編集」を選択すると設定画面に移動します。
NZXT KRAKEN CAM ファンポンプコントロール_1
「NZXT KRAKEN X72」のファン・ポンプ制御ページは下のようになっています。上に配置されたファンとポンプのアイコンを選択することで、それぞれを個別に設定できます。
NZXT KRAKEN CAM ファンポンプコントロール_2

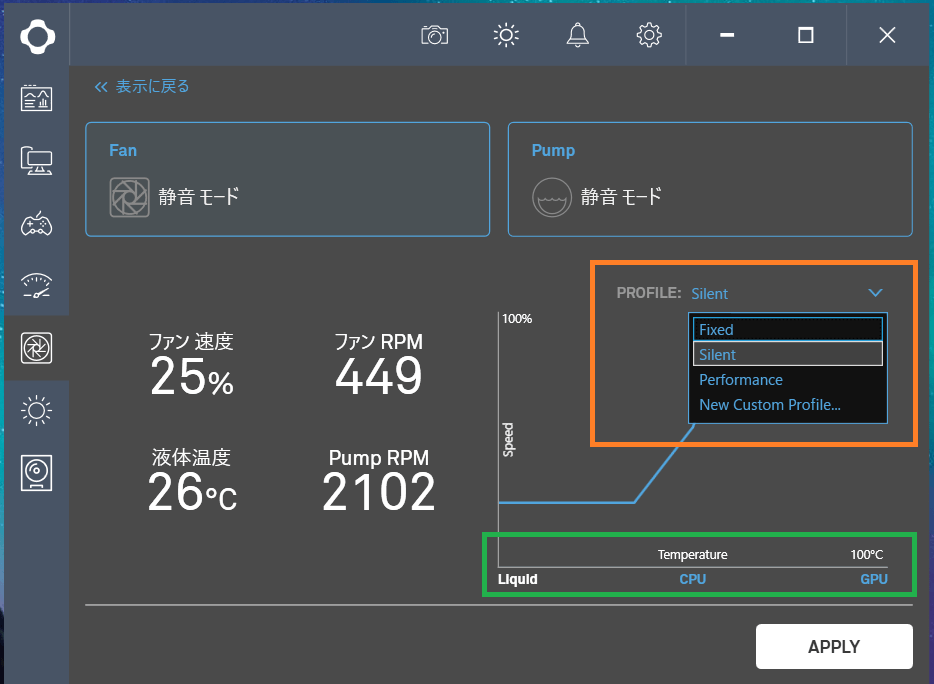

ファンやポンプの制御モードには製品登録のプリセット動作となる「静音モード」「パフォーマンスモード」に加えて、ソース温度が一定値以下であればファン・ポンプが一定値で動作する「固定モード」、ソース温度に対する比例カーブを自由に設定できる「カスタムプロファイルモード」の4つを選択できます。また右下グラフの下部に「Liquid(水温)」「CPU」「GPU」の表記がありますがここでソース温度を選択できます。
NZXT KRAKEN CAM ファンポンプコントロール_3

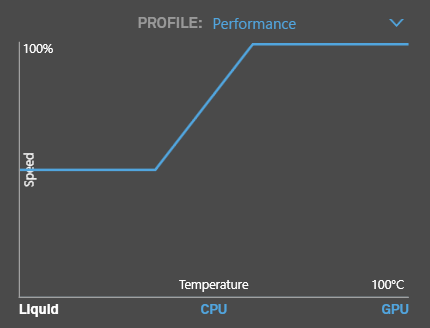

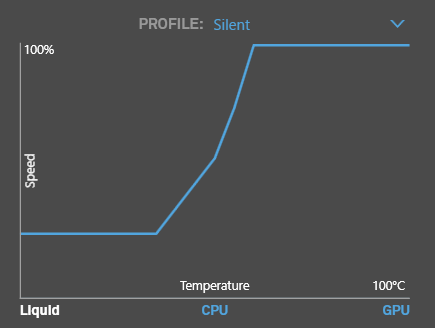

規定のプロファイルでファン制御を行う「静音(Silent)モード」と「パフォーマンス(Performance)モード」のファン制御カーブは次のようになっています。
NZXT KRAKEN CAM ファンポンプコントロール_6aNZXT KRAKEN CAM ファンポンプコントロール_6b

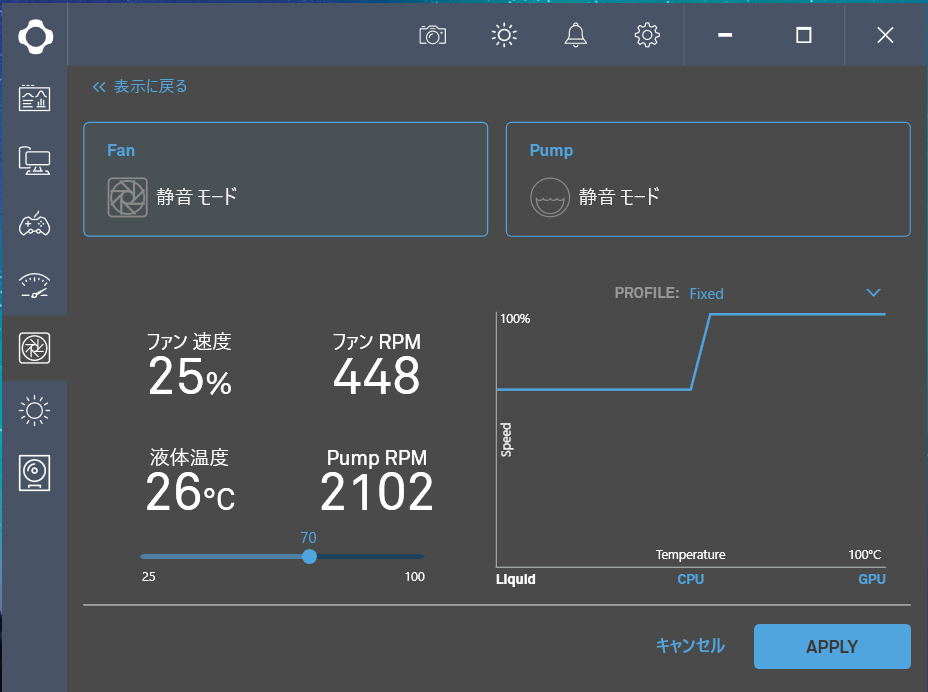

固定モードでは、CPU温度ソースの場合は70-75度を、水温ソースの場合は50-55度を閾値にして、ソース温度が閾値以下でファンとポンプの回転率を指定の一定値に固定できます。ファンについてはPWM速度調整で25~100%、ポンプについては60~100%の範囲内でスライダーを使用して速度調整可能です。
NZXT KRAKEN CAM ファンポンプコントロール_4

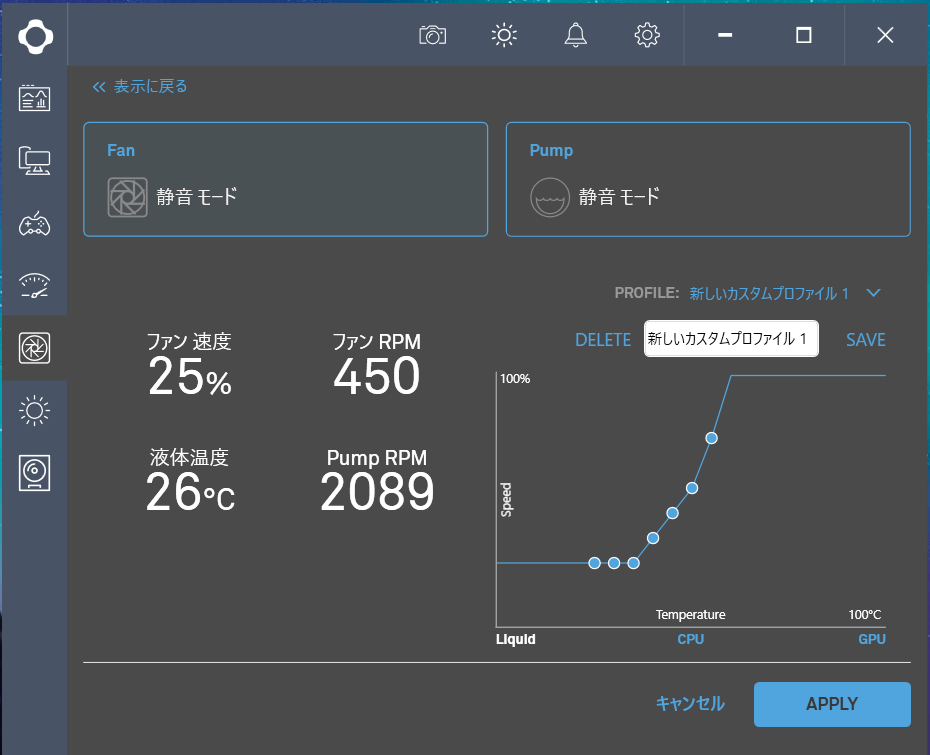

カスタムプロファイルモードでは複数のカスタムプロファイルが作成可能です。CPU温度ソースの場合は25度から75度、水温ソースの場合は25度から50度の範囲内で自由に速度カーブを設定できます。設定点は7点固定で増減はできません。速度調整可能なレンジは固定モード同様に、ファンについてはPWM速度調整で25~100%、ポンプについては60~100%です。
NZXT KRAKEN CAM ファンポンプコントロール_5



NZXT CAM:インフィニティミラーのLEDイルミネーションやその操作方法について

「NZXT KRAKEN X72」や同シリーズ簡易水冷CPUクーラーの最大の特徴とも言えるインフィニティミラーのLEDイルミネーションやその設定方法について紹介します。
NZXT KRAKEN X72 review_04987

「NZXT KRAKEN X72」や統合イルミネーションコントローラー「NZXT HUE+」に接続したLED機器のLEDイルミネーション操作設定は「ライティング」タブから行えます。ライティングページのカラーアイコンを選択すると選択したコントローラーの詳細設定ウィンドウが開きます。
NZXT KRAKEN CAM LEDコントロール_1
「NZXT KRAKEN X72」の水冷トップに搭載されたインフィニティミラーLEDイルミネーションにはロゴマークとリングの2か所に分かれていますが、発光パターンや発光カラーの設定は同期しています。右上の「All Channels」をOFFにして各カラーアイコンを選択すると個別にライティング設定が可能です。
NZXT KRAKEN CAM LEDコントロール_2
LEDイルミネーションについては複数の発光パターンから自由に設定やカスタマイズが行える「プリセット」、CPUやGPU温度依存でカラーが変化する「スマート」、フルアドレス指定が可能な「カスタム」、音楽に合わせて変化する「オーディオ」の4種類があります。
NZXT KRAKEN CAM LEDコントロール_3

インフィニティミラーのLEDイルミネーション「プリセット」から説明していきます。

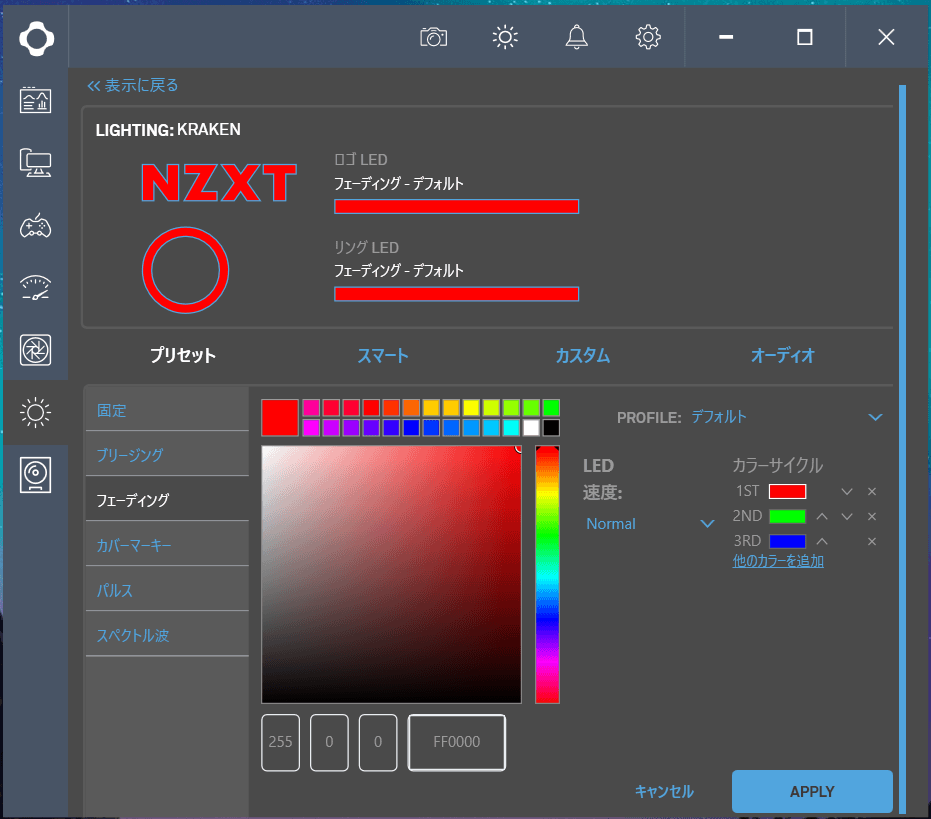

「All Channels」を有効にしてロゴマークとリングのライティングを同期させる場合、発光パターンとして「固定」「ブレシング「フェーディング」「カバーマーキー」「パルス」「スペクトル波」の6プリセットから選択できます。
NZXT KRAKEN CAM LEDコントロール_4
NZXT KRAKEN X72 review_08980NZXT KRAKEN X72 review_08978NZXT KRAKEN X72 review_08979

「All Channels」を無効にしてロゴLEDの個別設定にすると、発光パターンとして「固定」「ブリージング」「フェーディング」「パルス」「スペクトル波」の5つが表示されます。「固定」はその名前の通りで固定発光、「ブリージング」では選択した複数の色(任意のカラーセット)で順番に明滅、「フェーディング」については選択した複数の色(任意のカラーセット)でグラデーション変化、「パルス」では選択した複数の色(任意のカラーセット)で順番に点滅変化、「スペクトル波」では七色に瞬間的に発光カラーが変化します。
NZXT KRAKEN CAM LEDコントロール_5

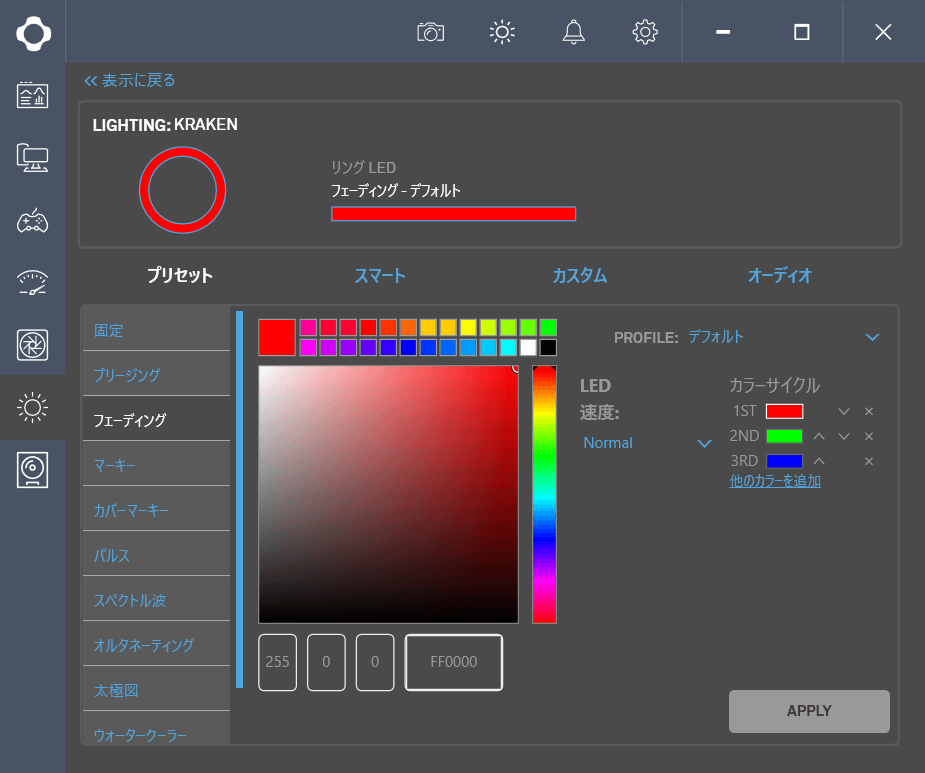

「All Channels」を無効にしてリングLEDの個別設定にすると、発光パターンとして「固定」「ブリージング(ゆっくり明滅)」「フェーディング(カラーセットでグラデーション)」「マーキー」「カバーマーキー」「パルス(点滅)」「スペクトル波」「オルタネーティング」「太極図」「ウォータークーラー」「読み込み中」の10プリセットから選択できます。リングLEDは8区間に分割されており、それらが同時に発光したり、個別に、順番に発行することで様々な発光パターンを演出できます。
NZXT KRAKEN CAM LEDコントロール_6

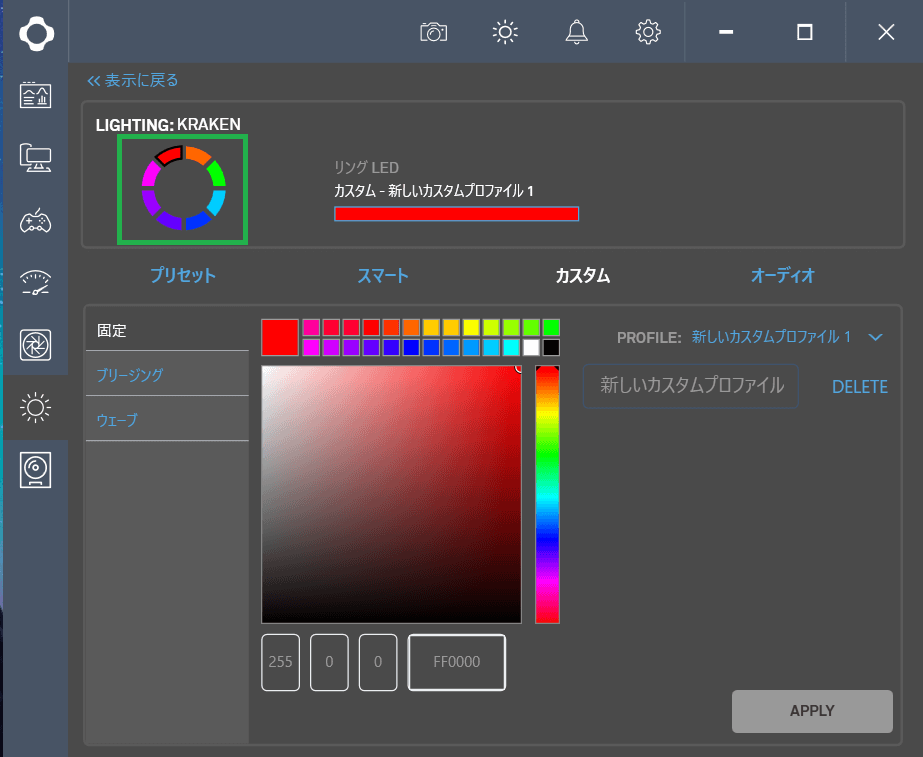

「NZXT KRAKEN X72」のインフィニティミラーのリングLEDは8区間に分割されており、「カスタム」モードではアドレス指定によって発光カラーと発光パターンをフルにコントロール可能です。左上に表示されたプレビューアイコンはリングが8分割されており、各アドレスを選択することで個別に発光カラーを設定できます。
NZXT KRAKEN CAM LEDコントロール_7

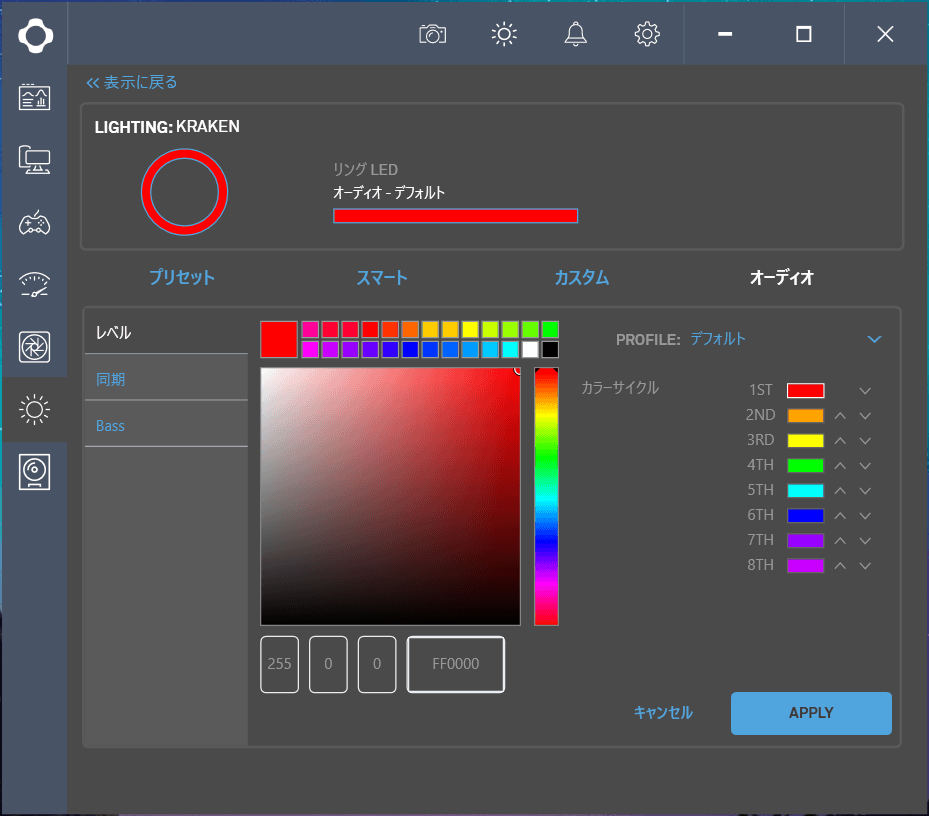

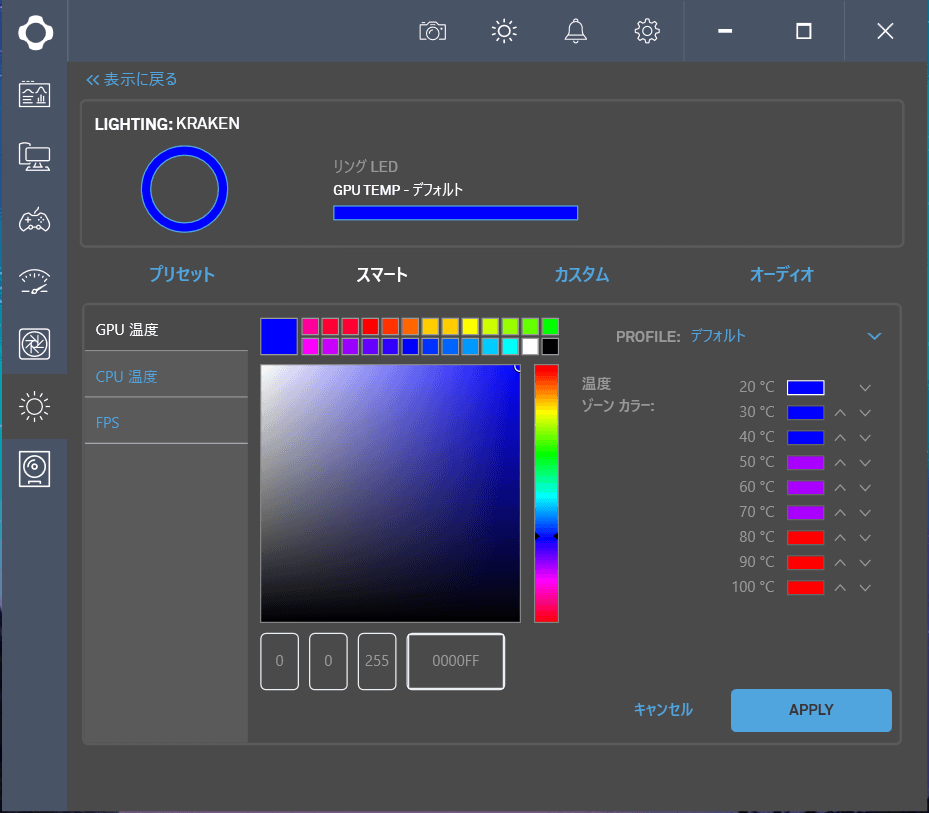

その他にもCPUやGPU温度をソースにして発光カラーが変化する「スマート」やオーディオ出力に合わせて発光する「オーディオ」などのイルミネーション操作が可能です。
NZXT KRAKEN CAM LEDコントロール_8NZXT KRAKEN CAM LEDコントロール_9

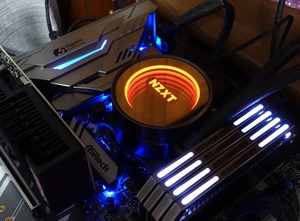

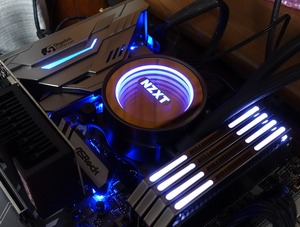

インフィニティミラー搭載LEDイルミネーションの様子をいくつかのプリセットで撮影してみました。








NZXT KRAKEN X72の冷却性能

本題となるNZXT KRAKEN X72の冷却性能についてチェックしていきます。
検証システムをベンチ板に置いた状態で測定を行っているためCPUクーラーが水冷・空冷によらず基本的にCPUクーラーの理想的な性能をチェックすることになります。
NZXT KRAKEN X72 review_05065


検証方法については、FF14ベンチマークの動画(再生時間8分、WQHD解像度、60FPS、容量4.7GB)でAviutl+x264を使ってエンコードを行いました。エンコード時間はCore i7 7700Kの場合20~30分ほどです。エンコード中のファン回転数はCPUクーラー別で個別に設定した一定値に固定しています。
エンコードに用いたCPUはCore i7 7700K(殻割りクマメタル化済み)を使用しており、CPUダイとヒートスプレッダ間のグリスを液体金属グリスに塗り替えているので通常よりも低い温度で動作しています。
「Thermal Grizzly Conductonaut」を殻割りi7 7700Kでレビュー
Conductonaut_3
また手動でオーバークロック設定を行っています。コアクロックは4コア同時5.0GHz、キャッシュクロックは4.8GHz、コア電圧はBIOS上では1.350V固定、ロードラインキャリブレーションはLevel2です。
180121132837180121132843180121132916


エンコード中CPU温度のCPUクーラー別比較は次のようになりました。
NZXT KRAKEN X72はファン回転数を900RPM、ポンプ回転数を定格に固定して5.0GHzに手動OCしたi7 7700Kで最大61度、平均58.8度で抜群の冷却性能を発揮しています。120mmファン3基で冷却を行う360サイズ大型ラジエーターを搭載するだけあって簡易水冷CPUクーラーの中でもトップクラスの性能です。
NZXT KRAKEN X72_temp_1

ベンチ機1の検証環境で同様のCPUクーラー冷却性能テストを行った比較結果のまとめが次のようになっています。下に行くほど冷却性能が高く、平均温度と最大温度の和で順位付けを行っています。なおファン回転数によって順位は変わりうるのでその点は注意してください。
NZXT KRAKEN X72_temp_2


サウンドレベルメーター(騒音計)を使用してファンノイズをCPUクーラー別で比較しました。騒音計の収音部分とノイズ発生部分との距離が15cm程度になる位置で測定を行っています。簡易水冷の場合はラジエーターとポンプ両方からの距離が15cm程度になるように設置しています。
NZXT KRAKEN X72 review_05055
電源OFF時の騒音値は33~35dBです。目安として40dBを超えたあたりからファンノイズがはっきりと聞こえるようになり、45dB前後で煩く感じます。50dBを超えてくるとヘッドホンをしていても煩く感じます。同じ騒音値でも不快に感じたり感じなかったりと音の性質にもよるので注意してください。

NZXT KRAKEN X72のファン・ポンプノイズの騒音値はファン回転数別(ポンプ回転数は定格2800RPMに固定)で次のようになっています。ファン回転数が1300RPMを超えてくるとノイズレベルが45dBを超えてファンノイズがはっきりと聞こえるようになってきました。NZXT KRAKEN X72で使用する場合はファン回転数が900RPMから1200RPM以下に収まるように設定すると静音動作で運用できると思います。
NZXT KRAKEN X72_noise_1

サウンドレベルメーターによる騒音値の比較結果は次のようになりました。
NZXT KRAKEN X72は他の簡易水冷CPUクーラーと同様にファン回転数1000RPMに設定していますが、ファンノイズは40dBを下回っており、冷却性能だけでなく静音性も優秀です。
NZXT KRAKEN X72_noise_2



さらに昨年末に発売されたばかりのIntelの最新エンスー向けCPU SkyLake-X最上位モデル、18コア36スレッド「Core i9 7980XE」を使用して「NZXT KRAKEN X72」の冷却性能をチェックしてみました。
NZXT KRAKEN X72 review_05067
なお検証機材のCore i9 7980XEはCPUダイとヒートスプレッダ間のグリスを液体金属グリスに塗り替えているので通常よりも低い温度で動作しています。
【一家に1台】汐見板金の国産殻割りツール「Delid Master」をレビュー!
18コア36スレッド「Core i9 7980XE」を殻割りで4.5GHzにOCレビュー

Core i9 7980XE DelidCore i9 7980XE_Delid_ba

Core i9 7980XEはコア電圧を1.140V、ロードラインキャリブレーション:Level2にしてコアクロックを全コア4.5GHzにオーバークロックしました。
Core i9 7980XE 4500MHz_BIOS (1)Core i9 7980XE 4500MHz_BIOS (2)
Core i9 7980XE 4500MHz_BIOS (3)Core i9 7980XE 4500MHz_BIOS (4)
OC後のストレステストについては、FF14ベンチマークの動画(再生時間8分、WQHD解像度、60FPS、容量4.7GB)でAviutl+x264を使ってエンコードを行いました。エンコード時間はCore i9 7980XE 定格の場合6~7分ほどなので同じ動画のエンコードを3つ並列して2周実行しています。テスト中のファン回転数は一定値に固定しています。
注:CPUのストレステストについてはOCCTなど専用負荷ソフトを使用する検証が多いですが、当サイトではPCゲームや動画のエンコードなど一般的なユースで安定動作すればOKとういう観点から管理人の経験的に上の検証方法をストレステストとして採用しています。
Core i9 7980XE_Test

「NZXT KRAKEN X72」のファン回転数を1500RPMに固定してストレステストを実行したところ、「NZXT KRAKEN X72」は殻割りクマメタル化したCore i9 7980XEを全コア4.5GHzにOCしてもCPU温度を最大73度、平均67.7度に収めることができました。「NZXT KRAKEN X72」に標準搭載の冷却ファンは定格(最大)ファン回転数が2000RPMなのでまだ余力を残していますし、Core i9 7980XE 4.5GHz OCの実用にも耐える抜群の冷却性能です。
NZXT KRAKEN X72_7980XE_1



NZXT KRAKEN X72のレビューまとめ

最後にインフィニティミラー搭載簡易水冷CPUクーラー「NZXT KRAKEN X72」の実機サンプルを検証してみた結果のまとめを行います。簡単に箇条書きで以下、管理人のレビュー後の所感となります。

良いところ
  • インフィニティミラーのLEDイルミネーションが綺麗
  • 設定可能な発光パターンが”無限”と言っても過言ではないほど豊富
  • 水冷チューブはスリーブ付きで丈夫。曲げやすく潰れにくい。細いので取り回しに優れている
  • 5.0GHzに手動OCしたCore i7 7700Kを運用可能な冷却性能
  • 4.5GHzに手動OCしたCore i9 7980XEを運用可能な冷却性能
  • バックプレートを単独でマザーボードに固定可能
  • 水冷ブロックの固定はハンドスクリューナットでツールレス固定可能
  • 付属の冷却ファン「Aer P 120」は低速回転時も軸音が小さく高品質 (単品で買いたい)
  • 専用アプリ「NZXT CAM」から水温のモニタリングやポンプスピードのコントロールが可能
  • 水温ソースのファン・ポンプコントロールに対応
悪いところor注意点
  • ファン・ポンプ制御を反映させるためにはNZXT CAMを常駐させる必要がある
  • ファン・ラジエーターの固定ネジが国内で入手の容易なM3やM4ではなくUNC No.6-32
  • ラジエーターのデザインにも拘って欲しい

冷却性能の検証結果からもわかるように「NZXT KRAKEN X72」はCore i7 7700Kの5.0GHz OCを静音性を保ったままで十分に冷却できる性能があります。18年最新のメインストリームCPU最上位である6コア12スレッドのIntel Core i7 8700KやAMD Ryzen 7 1800Xであっても静音性を維持したまま余裕で対応可能な冷却性能が期待できると思います。とはいえメインストリーム向けCPUと組み合わせて使用するには360サイズはやや過剰装備な感じもあり、同シリーズ下位モデルである240サイズのKRAKEN X52や280サイズのKRAKEN X62が最適だと思います。
加えて18コア36スレッドで手動OCにも対応したエンスー向け化け物CPU「Core i9 7980XE」についても、全コアを4.5GHzにオーバークロックしてCPU温度を80度未満に収めることに成功しました。10コア以上のSkylake-X Core i9シリーズを手動でオーバークロックするとCPU単体の消費電力は400Wに達するので、発熱の大きいエンスー向けCPUと組み合わせて使用するCPUクーラーとして「NZXT KRAKEN X72」はお勧めしたい製品です。


冷却性能の検証結果からもわかるように「NZXT KRAKEN X72」はIntelの最新メインストリームCPU最上位であるCore i7 7700Kの5.0GHz OCでも静音性を保ったままで十分に冷却できる性能があります。当サイトでは発熱が比較的小さいメインストリーム向けCPUと組み合わせる簡易水冷CPUクーラーであれば取り回しの良さから120や140サイズのシングル冷却ファンサイズラジエーター採用モデルを推奨していますが、より高い静音性と冷却性能が求めるユーザーには、PCケースへの設置が問題なければNZXT KRAKENシリーズの上位モデルのように360サイズや280サイズもおすすめです。
またオーバークロックで発熱が大きくなり温度管理が格段に難しくなるIntel Core i9のようなエンスー向けCPUと組み合わせるのであれば、360サイズの大型ラジエーターを搭載して静音動作も十分に狙うことができるNZXT KRAKEN X72は最適なCPUクーラーです。

水温センサーを内蔵しており、水温ソースのファン・ポンプコントロールが可能なところも競合する簡易水冷製品と比較した時の「NZXT KRAKEN X72」のアピールポイントです。専用アプリ「CAM」による一括管理が売りなので仕方ないところなのですが、最近のマザーボードは簡易水冷クーラーのポンプに対応したファン端子を搭載しているものも増えてきているのでSATA電源ではなく4PIN ファン端子で電源を取れる方が個人的には好みでした。

マウントパーツが個別にマザーボードに固定可能、マウントパーツを設置したままでもCPUクーラーを交換可能なところは管理人的にポイントが高いです。前者は特にマザーボードをPCケースに組み込み後のCPUクーラー設置で、バックプレートを裏から支える必要がないので全ての簡易水冷CPUクーラーで採用して欲しい構造です。

「NZXT KRAKEN X72」や同シリーズ最大の魅力は水冷トップに設置されたインフィニティミラー、日本語で言うところの”合わせ鏡構造”を利用したLEDイルミネーションだと思います。リングLEDが合わせ鏡の中で無限に(実際に視認できるのは7~8個ですが)連なっていく様子は工業製品ながら非常に神秘的です。リングLEDもただ全体が明滅するのではなく8分割されたアドレッサブルLEDイルミネーションになっており回転の演出など発光パターンのカスタマイズが幅広いのも魅力的です。

インフィニティミラー構造を採用したLEDイルミネーションは競合他社製品を含めて現行の簡易水冷CPUクーラーの中で最も美しいデザインと言っても過言ではなく、360サイズの大型ラジエーターを採用することで抜群の冷却性能を備えてIntel Core i9などエンスー向けCPUへの完全対応を果たした「NZXT KRAKEN X72」はおすすめのCPUクーラーです。

以上、「NZXT KRAKEN X72」のレビューでした。
NZXT Kraken X72



Noctua NF-A12x25 PWM 120mmファン 定格2000RPM PWM対応
Noctua NF-A12x25 ULN 120mmファン 定格1200RPM PWM対応
Noctua
Amazon.co.jp で詳細情報を見る
国内正規代理店Techaceの公式通販 で詳細情報を見る
<TSUKUMO:PWM/ULN><PCショップアーク


同じくインフィニティミラーLEDイルミネーションを搭載する140サイズのKRAKEN X42、240サイズのKRAKEN X52、280サイズのKRAKEN X62もおすすめです。



補足:空冷クーラーと水冷クーラーの違いについて

動作検証に移る前に「空冷クーラー」と「水冷クーラー」の2種類ついて同じところと違うところ、また原理的に考えた冷却性能の比較を簡単に補足しておきます。
まず大前提として当たり前ですが空冷クーラーも水冷クーラーも”最終的にCPUの発熱は空気に放出されます”。自作PCにおける空冷と水冷の違いは、どこの空気を使ってCPUクーラーの放熱フィンから空気への熱交換(放熱)を行うかです。
例えば次の画像のようなサイドフロー型の空冷CPUクーラーの場合、ケースフロントなどから吸気された空気はケース内を通り、CPUクーラーの放熱フィンでCPUから熱を放熱されます。CPUから放熱された暖かい空気はリアファンやトップファンから排気されますが、一部はケース内に残留する可能性があります。そのため「フロントから吸気されてケース内を経由してきた冷たい空気」と「一度CPUクーラーを通った暖かい空気」が混ざるため次第に冷却効率が下がることが予想されます。
f67f0ea3
一方で水冷(簡易水冷)CPUクーラーの場合は次のように、PCケース外から直接吸気を行う、もしくはPCケース外へ直接排気を行うことができます。水冷クーラーの場合、空気への放熱を行うラジエーターはPCケースという壁でイン・アウトが遮断されているため、PCケース内の空冷クーラーで起こるような一度放熱された空気が循環して冷却効率を下げるという現象が起きません。これが自作PCで水冷クーラーを使用するメリットです。
もちろん空冷でもケースファンを適切に設置すれば、一度熱せられた空気の循環が避けられる理想的な状態に近づきます。しかしその分ファンノイズが増えます。なので原理的にはPCケース壁で単純に熱交換部分のインアウトを遮断できる水冷クーラーのほうがよく冷えて静音になります。
873564a1
ただし上の議論は最終的な放熱部分である「冷却に使用する空気」のみに着目して空冷と水冷を比較しています。つまり出口だけの議論なので、CPUヒートスプレッダからCPUクーラーベース部分への熱移動の効率、すなわち入口部分の性能が低ければあまり意味がありません。CPUクーラーの総合的な性能はベース部分の熱交換効率、放熱フィンやラジエーターの熱交換効率などいくつかのパラメータの組み合わせなので必ずしも水冷が空冷よりも冷えるわけではないことに注意してください。

また下の2つの画像では簡易水冷クーラーを吸気にした場合と排気にした場合で、ラジエーターに流入する空気を示す矢印の色を変えています。
873564a1873564a1a
まず前提として「部屋の体積はPCケースの体積よりも十分大きいのでPCで消費される程度の電力(1000W以下程度)では室温は変化せず一定」です。上の画像でPCケースへの吸気がケースフロントである場合、PCケース内には熱源が多数存在するためラジエーターに達するまでに空気は温められます。とすると空気の温度は「室温空気≦PCケース内空気」です。どんなに理想的なエアフローが存在したとしてもPCケース内を経由してラジエーターに達する空気は室温空気よりも低い温度にはなりえません。ラジエーターでの熱交換効率を左右するのは「空気とクーラントの温度差」と「ラジエーターを通過する空気の量」の2つなので「室温空気≦PCケース内空気」である以上、水冷クーラーにおいて「冷える排気」は存在しますが、「吸気よりも冷える排気」というものは存在しません。
吸気にすると熱風がPCケース内に入って壊れるとかのたまう人がたまにいますが、排気なしのケース密封で吸気にするようなそもそも馬鹿げた構成でもなければ起こりえないことなので無視してOKです。もし壊れるなら内排気空冷オリファングラボが真っ先に壊れます。
水冷クーラーを使用する場合、排気構成にしたほうがPCケース内からの見栄えがいいため、メーカーも排気構成のイメージサンプルを使用することが多い(おそらく)ですが、純粋な冷却パフォーマンスを考えれば排気よりも吸気のほうが性能が高いことは原理的に自明です。
見栄えを重視して排気にするのは全く問題ありませんし、そういう意図のもとで作られたカッコいい見せる自作PCは管理人も好むところです。しかしながらエアフローが云々とか吸気による故障を理由に「吸気よりも排気のほうが冷えるし安全」と主張するのは非常に恥ずかしいことなのでやめましょう。

最後に本題の空冷クーラーと水冷クーラーの違いについてまとめると、「水冷クーラーと空冷クーラーの理想的な性能を比べた場合どちらのほうが性能が高いかは製品次第ですが、水冷クーラーは熱交換部分をケース外に近い場所に配置できるので、吸気の簡易水冷クーラーは空冷クーラーに比べて理想的な性能を発揮しやすいという特徴があります。」



関連記事

最も美しい簡易水冷CPUクーラー「NZXT KRAKEN X62」をレビュー
Corsair H115i PRO RGB review_08884

360サイズの最強簡易水冷CPUクーラー「Corsair H150i PRO RGB」をレビュー

Corsair H150i Pro

「Fractal Design 「Fractal Design Celsius S36」をレビュー
Fractal Design Celsius S36

「CRYORIG A40 V2」をレビュー
Cryorig A40 V2

「Noctua NF-A12x25 PWM」を360サイズ簡易水冷に組み込む
Noctua NF-A12x25 PWM x3



(注:記事内で参考のため記載された商品価格は記事執筆当時のものとなり変動している場合があります)



スポンサードリンク
