USBアンプIII （１） 基本構成

バッテリードライブ式のUSBアンプを検討中です。

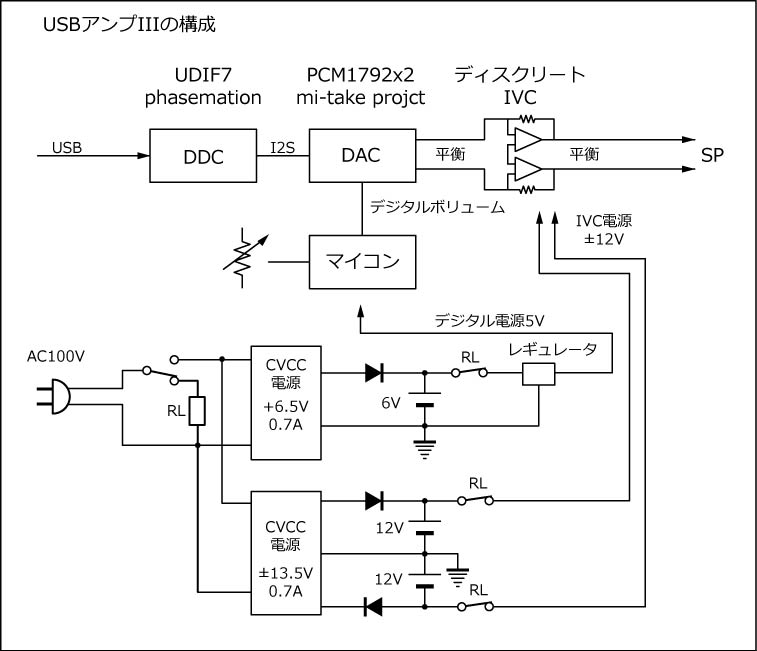

こんな構成を考えています。



　デジタル部分およびディスクリートIVCはUSBアンプIIを踏襲し、電源をバッテリーに変えたものです。

バッテリーはシール鉛型で、IVC用が12V7Aｈを2個、デジタル用は6V7Aｈを1個使うつもりです。CVCC型の充電回路も内蔵し、音楽を聞いていないときに充電するように考えました。

　図はアンプを動作させている時の接続です。充電回路はOFFでリレーによってデジタルおよびIVC回路にバッテリーから電源供給を行います。電源スイッチを充電回路側にするとバッテリーの放電はOFFになり充電が行われます。鉛バッテリーはニッカドやニッケル水素型のようにメモリー効果はありません。むしろいつも継ぎ足し充電している方が長持ちするので、合理的な構成と思います。

　バッテリーの充電電圧は図に記入したとおりです。1C充電（0.7A)とします。問題は放電によって電圧が下がることです。12Vバッテリーといっても満充電では13Vほどあり、長時間音楽を聞くなどして放電が進むと11V程度まで落ちてきます。デジタル用は低ドロップアウト型のレギュレータを使うとして、IVC側はとりあえず直結型でやってみようと思います。USBアンプIIではIVCの出力段はA級動作でしたが、バッテリードライブではそうも行きません。アイドル電流が減ることで音がどうなるか？



Comments

[1. anchor]

過日お世話いただきありがとうございました。

USBアンプIIIを継続利用しております。

そろそろバッテリーを交換したいのですが、WP8-12・WP8-6とも欠番となっており、できるだけ当初の性能を維持したく、下記のバッテリーで問題ないかご質問させていただくこととしました。

WP8-12 --> W1236 or WP7.2-12
WP8-6 --> WP7-6

上記の他、ご推奨のバッテリーがございましたらお教えいただけると助かります。

よろしくお願いいたします。

[2. yamazaki_plan]

>>1
長い間ご使用いただきありがとうございます。

WP8-12の互換
どちらでもいいと思いますが、端子がちょっと違います。
WP1236：F2端子（＃250）　WP7.2-12：F1端子（＃187）
WP8-12がどちらだったかわかりません。実物を確認してください。

WP8-6の互換
WP7-6はF1端子です。こちらもWP8-6の実物を確認してください。

メス端子も併せて交換するならいずれでも構いません。
（圧着工具が必要です）
