日曜電工（その１ ダウンライトと人感センサー）

今回はダウンライト2つと玄関スイッチの交換と、階段のものすごく古いスイッチの交換です。

まず、ダウンライトから。ビフォー。蛍光灯型のLEDもあるみたいですが、非効率なのでユニットごと変えることにしました。

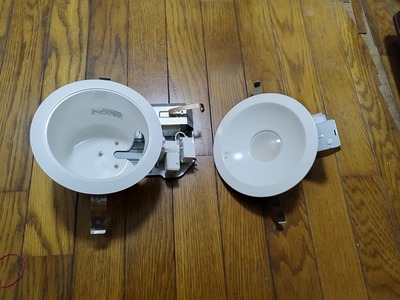

左のものから右に交換します。口径は同じですが、大きさも重さも全然違います。

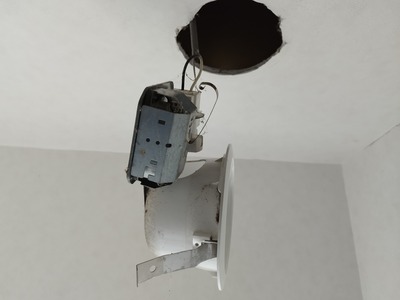

ブレーカーを落として、天井から古いダウンライトを外します。板バネでとまっているだけなので、少し引っ張って、隙間から指をつっこんで板バネを内側に押さえて抜きます。簡単に抜けますが、調子に乗って引っ張ると天井の石膏ボードが傷むので注意。

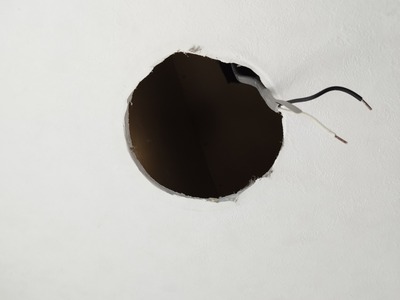

この段階で穴の直径を計ります。これは150mmなので150φというのを買います。今回買ったのはこれ。ちなみにφはギリシャ語で「ファイ」と読みますが、電工さんは「パイ」といいます。

ホタルクスLEDダウンライト SB形 MRD06013(RP)BW3/L-1：amazon

マイナスドライバーなどで電線を外してもいいのですが、頭上にあるのを外すのは面倒くさいので、ニッパーでちょん切って被覆を剥がます。

あとは器具に電線を差し込んで、天井に収めて終了。これは思いのほか簡単でした。

次はこのダウンライトを入り切りするスイッチの交換です。

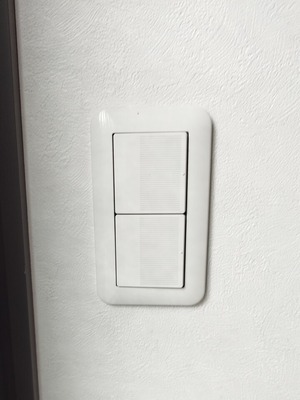

このごく普通のパナソニックコスモを人感センサー付き「勝手にスイッチ」に交換します。

パナソニック 壁取付熱線センサ付自動スイッチ ホワイト WTK1811WK：amazon

ごらんの通りそんなに古いものではないので簡単だろうと思って開けてみると・・・。

何かに挟んだような傷がいくつもあって、ひどいところは芯線が見えています。芯線が見えている所は二ヶ所、これはヤバすぎます。原因は分かりませんが、ちょっとまずい施工です。

本当はちょん切って新たに剥いたほうがいいのですが、なぜかケーブルの長さが足りないので、やむなくビニールテープで巻きました。

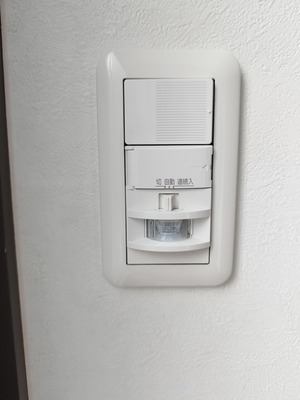

で、取り付けたところ。

このスイッチは点灯時間と作動する明るさが設定できます。この玄関は明るいので、夜だけ作動するように設定しましたが、なかなかいい感じです。

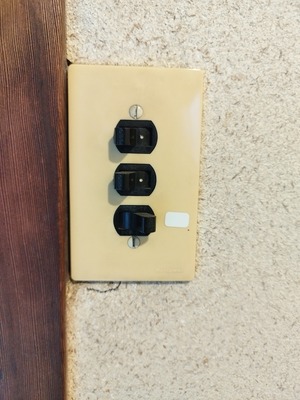

さて、次は階段のスイッチです。

このスイッチは、僕が生まれる前から付いている代物で、60年以上前のもの。60年前の電工さんがどんな施工をしていたのか、それは明日に続きます。
