2011年03月04日

都市河川 真間川

 名もない河川は全国どこにもあるものです。

 ここ、真間川は、
 汚染でワーストにも上がったことがあったかも知れません・・・市川市、船橋市を流れる典型的な都市河川です。

 Ranking......ありがとう   「土のうた」TOPへ


 豪雨が来れば河川の水位は急激に上昇します。
 堤防すれすれまで上昇した河川水位というのを見れば、自然の猛威、怖さが実感されます。普段の風景とは異質の風景です・・・豪雨の時、一度見てみてください。

 洪水の被害には、遭ったものでなければ分からない感覚というものがあります。
 むかし、ふすまに洪水の痕跡が残っている家が良くありました・・・。

 最近は、被害が出ることが少なくなっています、これは土木の功績の一つです。
 世間のバッシングを受けていますが、縁の下の力持ちは世のため人のため、役に立っているのであります。

 まずは、真間川という都市河川の位置関係を見てください。

真間川



 江戸川から分流して都市部を流下しながら周辺の小河川を集め、船橋港で東京湾に注ぎます。短い距離ですから水路の縦断勾配は微々たるものです。水がどちらに流れてもおかしくないような状態です。

02 024

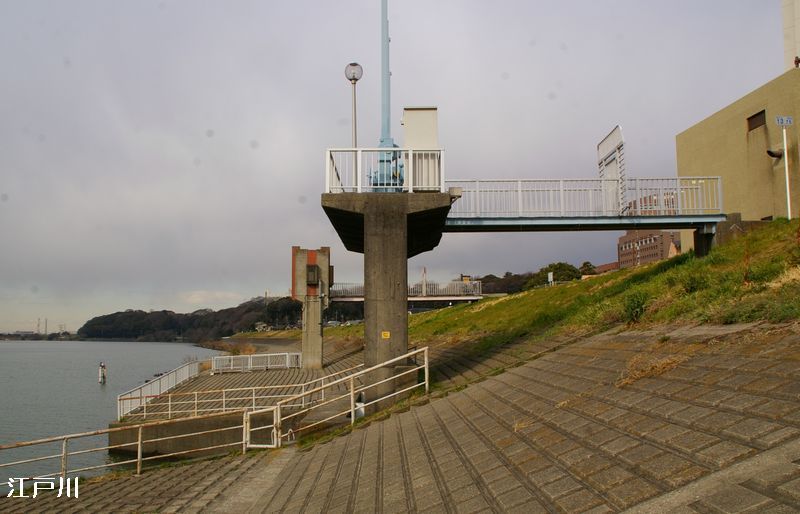

 さて、その真間川の江戸川分流口の絵を見てください。
 樋門が二つ見えます、なぜでしょうか・・・。

02 055

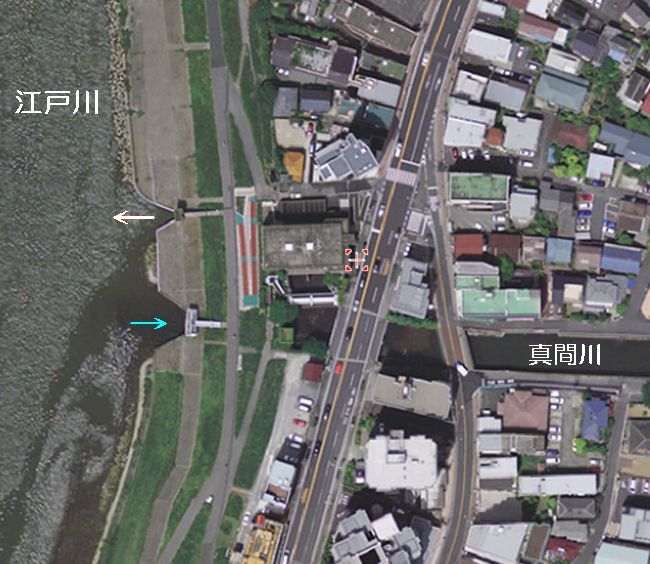

 そこで、Yahooの航空写真を見てみると、あれあれ・・・不思議です。

nemoto2


nemoto




 北側(江戸川の上流側)の樋門は「根本排水機場」となっており、南側の樋門は何にも載っていません。一般的に見ると、真間川の右側から水が流れてきて排水機場で吐き出す・・・そんなイメージでとらえそうです。

 ところが、今現在・普通の時は江戸川から真間川の方へ水は流れています。

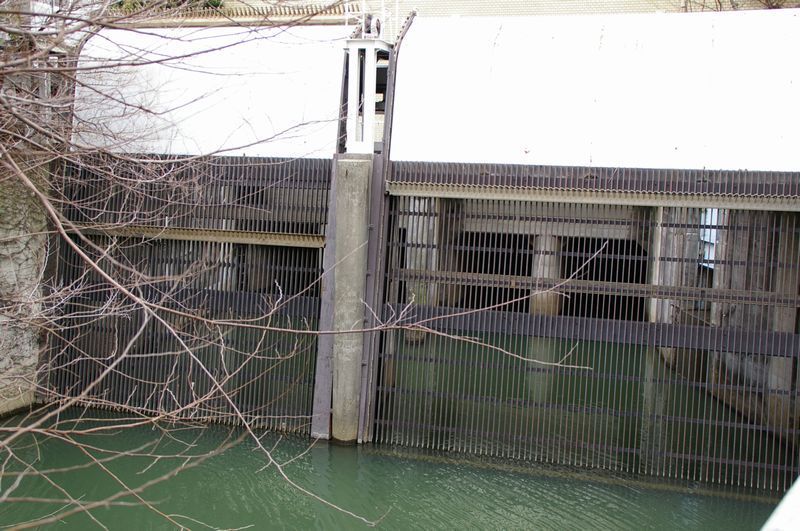

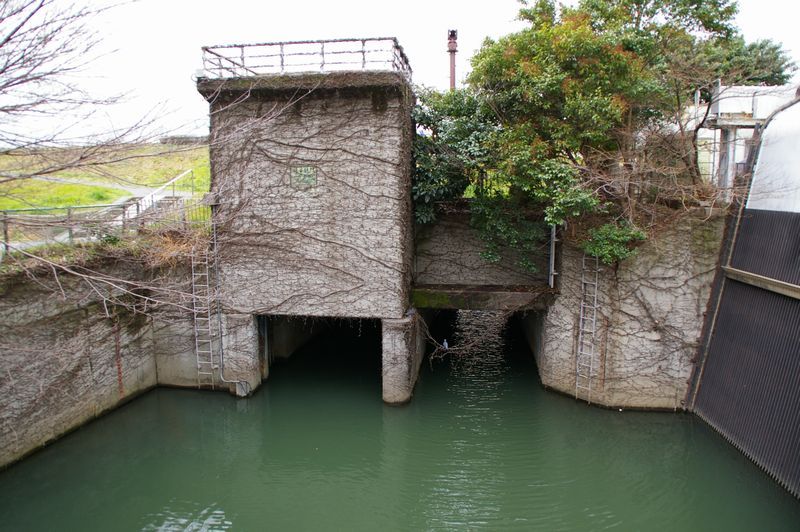

 その入り口は、無名の樋門・・・「根本樋門」です。

02 063



02 043



 真間川は都市河川ですから、言ってみれば溝みたいなものです。水質は悪いし、雨が降らないと流れない・・・これが当たり前の状態でしょう。

 そこで土木屋は考えました、江戸川の水を拝借、浄化も兼ねて流下させています。
 これは、隅田川と荒川の関係と同じです。


 さて、豪雨の洪水時にはどのようになるのでしょうか。

 まず、江戸川本流の水位は急激に高くなります・・・、そして、市街地の高さを優に超えてしまいます。真間川や市街地の水は逃げ場をなくしてしまう・・・そこで活躍するのが「根本排水機場」です。

 河川幅の小さい真間川は、船橋港へ流せる能力が低いため、上流側の江戸川でも排水しなければいけないのです。

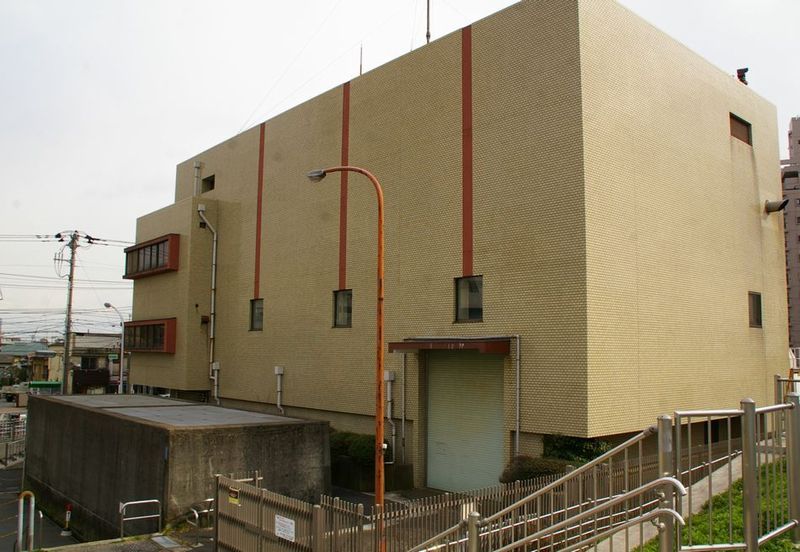

 根本排水機場は、水位の高くなった江戸川へポンプアップをして真間川の水を排水します。

02 042



02 060

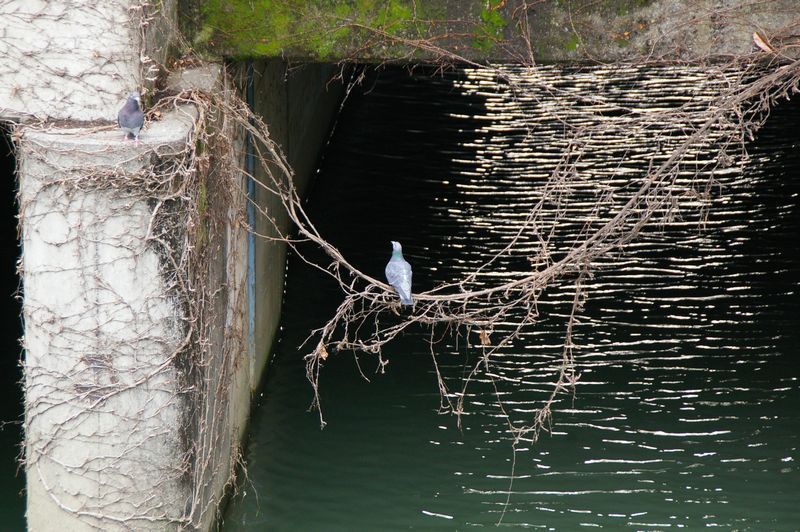

 都市河川のこうした苦労を知ってか知らずか、ハト君はのんびりしたものです。

 とは言いながら、
 野生のハトは毛並み良し・・・精悍さを持っていますね〜。

02 045
