今作の機体紹介

こんばんは
全日本も終わったことだし，今作のちょっとした機体紹介をしておきます。

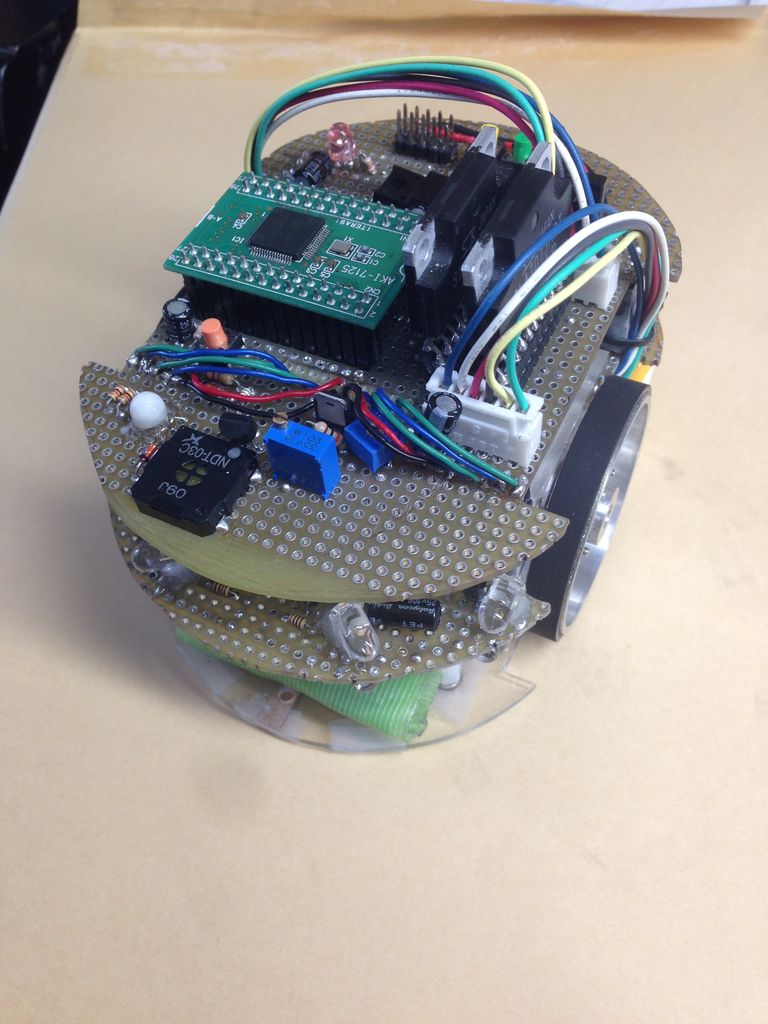

下のような機体で「エリプス」といいます。

今作はコンパクトに，（美しく）というコンセプトで作りました。


まあ，なかなか製作時間としてはかかってしまった訳ですが， ハードウェアでこだわった点（ちょっとしたコツ）を2つほど述べていきますね。

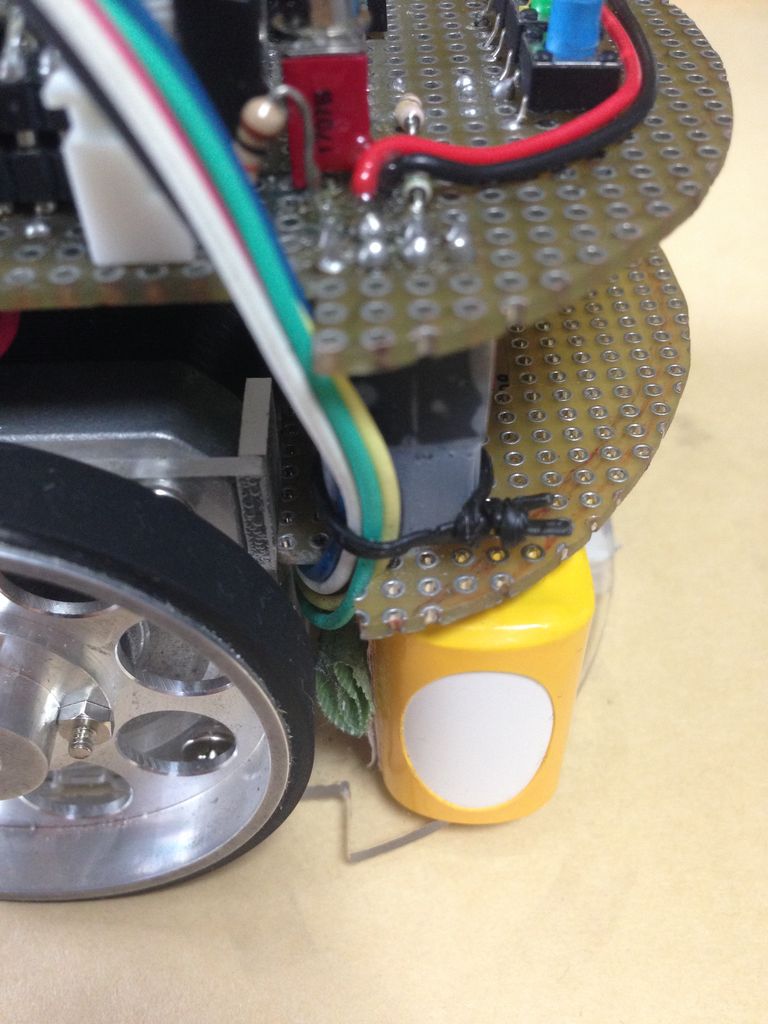

・下層から上層の基板に向けてのジャンパ線
　ジャンパ線はがさばるし，自分みたいに2層構造にしている人は困っている方も少なくないと思います。
今回はジャンパ線をそのままにするとタイヤに巻き込まれる可能性もありましたし，そのままでは格好悪い．．．

＝＞ケーブルやコードをまとめるときに使うビニルバンドを使用してスッキリに。


こんな感じでまとめておくとコンパクトさが出ていいですね。


・提灯LED
　今作のLEDは普通のLEDは嫌だ！ということで表面実装LEDを使用しました。
表面実装用LEDを使用することでほかの人とは少し変わった光を出せると思ったからです。
実際に使用してみると，抵抗が小さかったため，LEDの光が強うございます。
これでは目が焼けるっっ。

＝＞ということで，LED拡散キャップを表面実装用LEDに付けてみました。
すると，大分見やすくなりました。

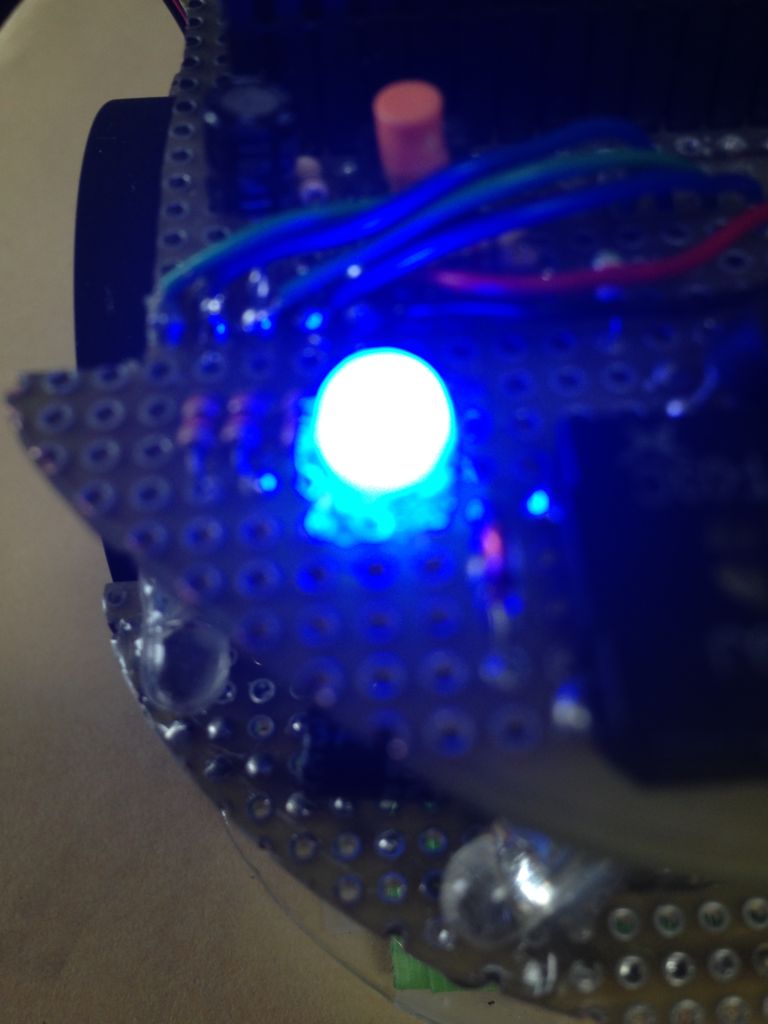

下の写真がそれです。写真では分かりにくいですね。ごめんなさい。

これで全日本大会に出たときにMCさんに提灯みたいですねと一言いただきました。


こんな感じです。他にもなるべく重心低めにしたりスイッチを沢山つけてそれぞれにLEDの色と関連付けて意味を持たせたりなど
いくつか考えましたが，これからハードウェアを作る皆さんも考えてみてください。
こういうの考えるのって楽しいと思います。



自分も次回作の設計始めないと。
 では．．．
