本日はH-Dのオイルポンプのお話

EVOエンジンからTC88エンジンになった

H-Dはオイルポンプをトロコイド式に変更

最新モデルも同タイプを採用しています!

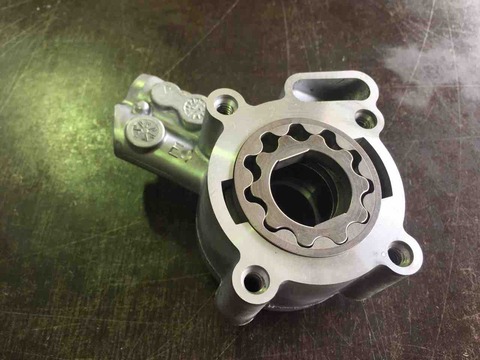

オイルポンプ
※ある車両から取り外したオイルポンプ

内側と外側に付いている歯車の隙間に

エンジンオイルが入り各部に送られます!


オイルポンプ動き


フライホイールに直結していますので

エンジンがかかっている間は常に回転し

エンジンオイルを送り続けます(^^)

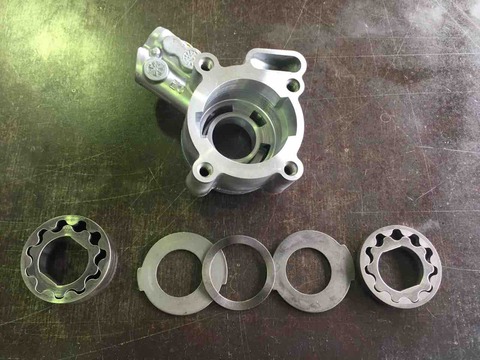

分解


構造は簡単で、送り側と戻し側のポンプと

中間に仕切り板とスプリングが入ってます!

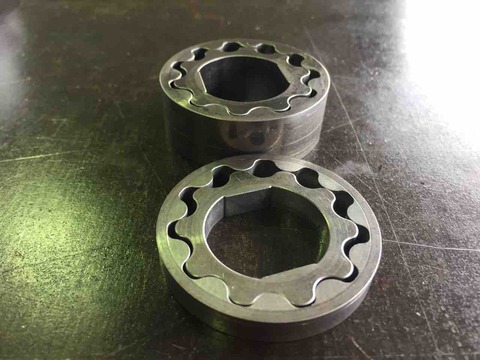

送り側と戻し側


手前側の薄い方が送り側

厚い方が戻し側のポンプです

激しいカスタムをしなければ

高性能オイルポンプへの交換は

必要有りません(^^)!
